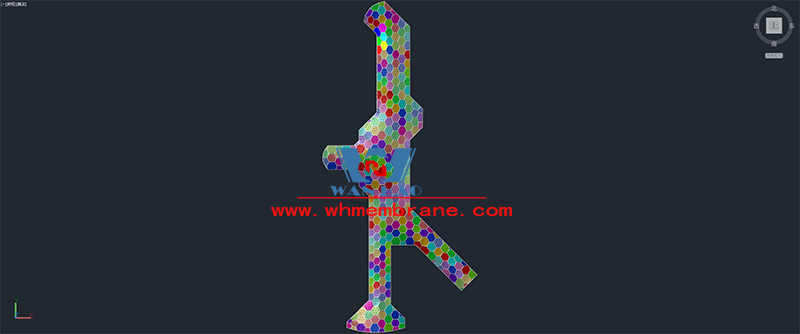

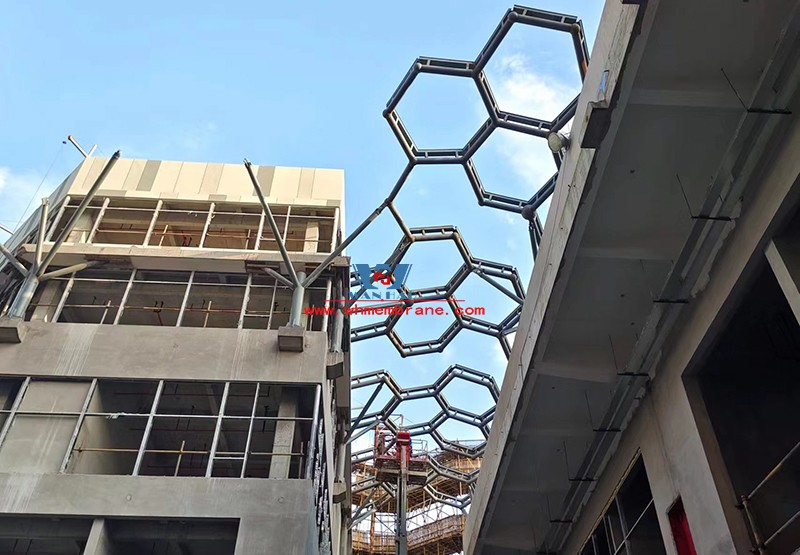

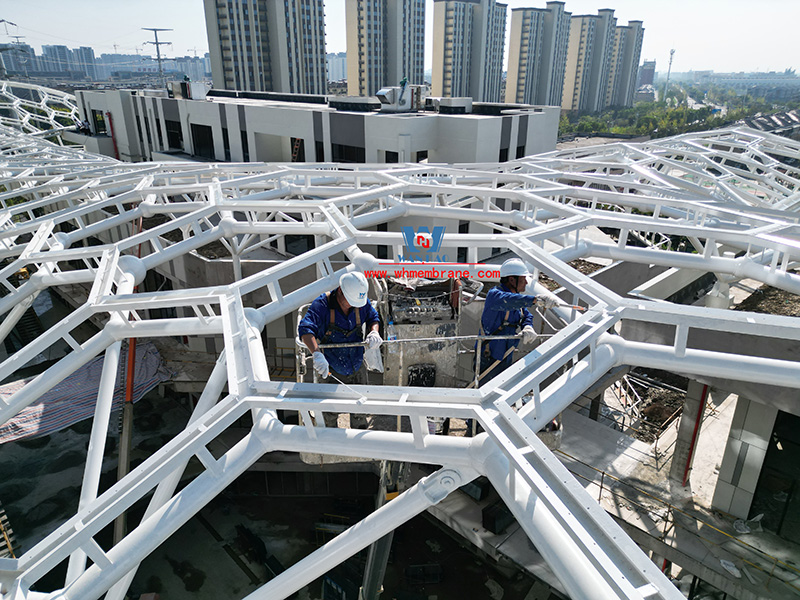

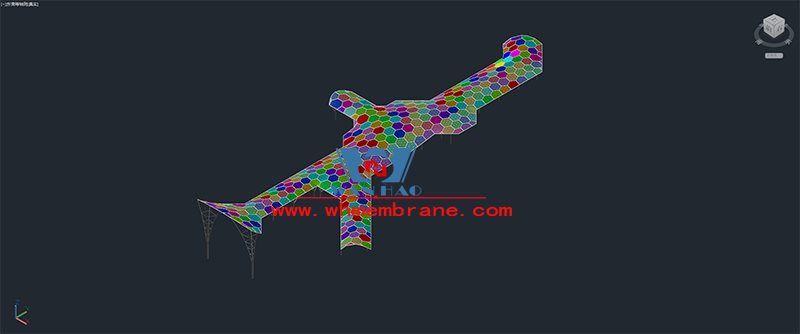

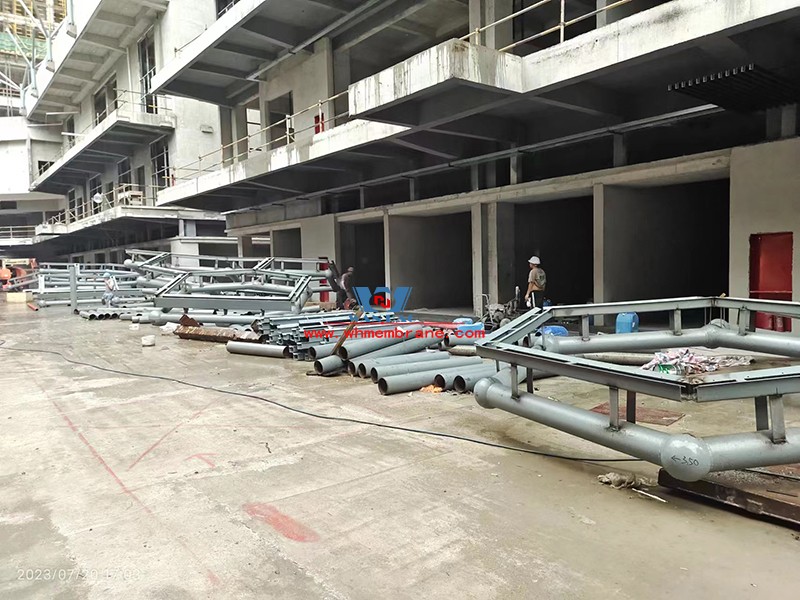

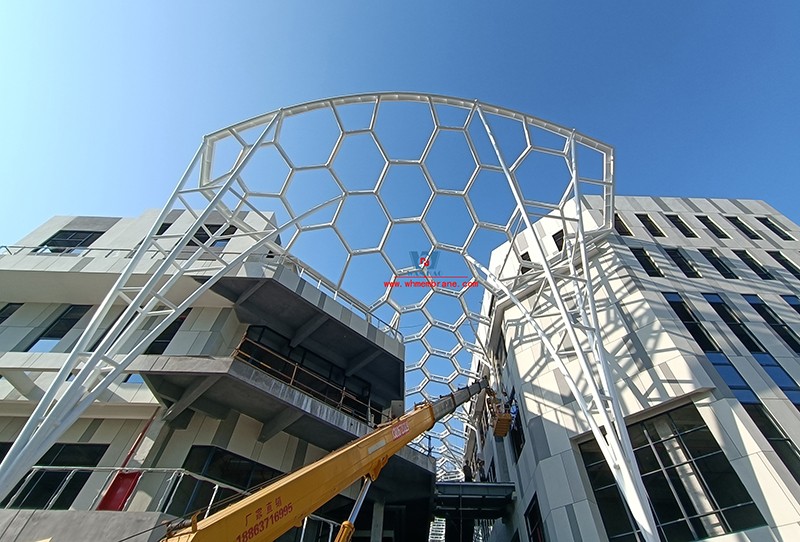

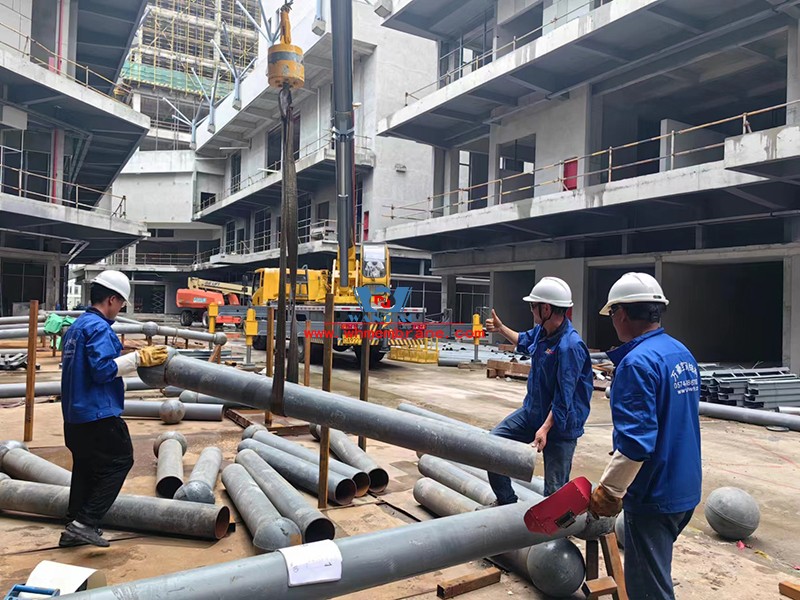

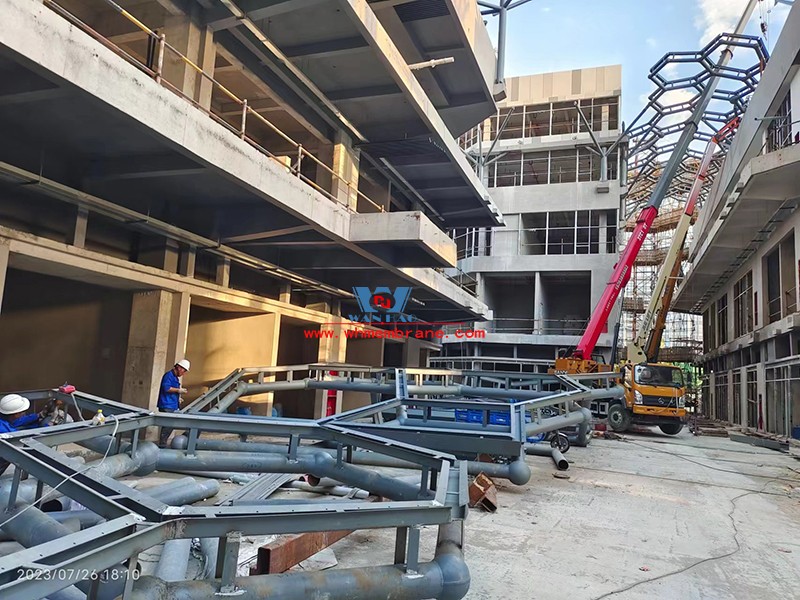

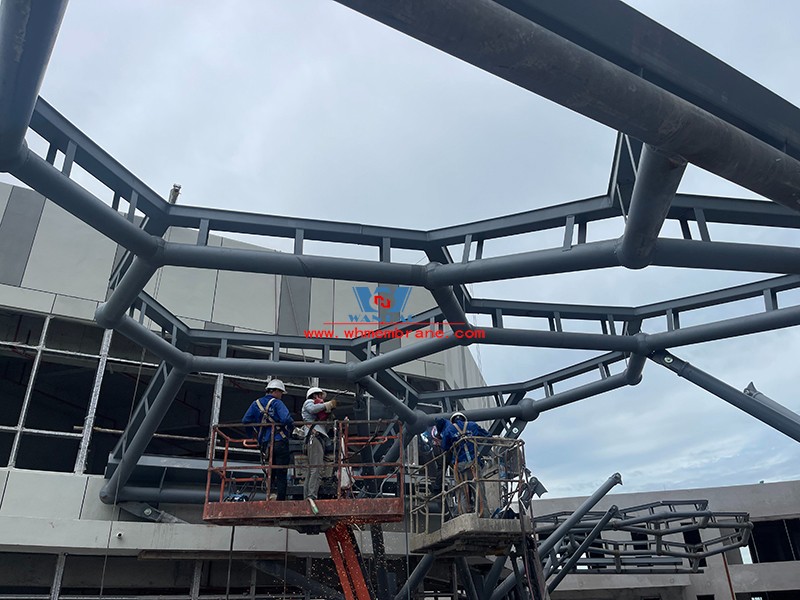

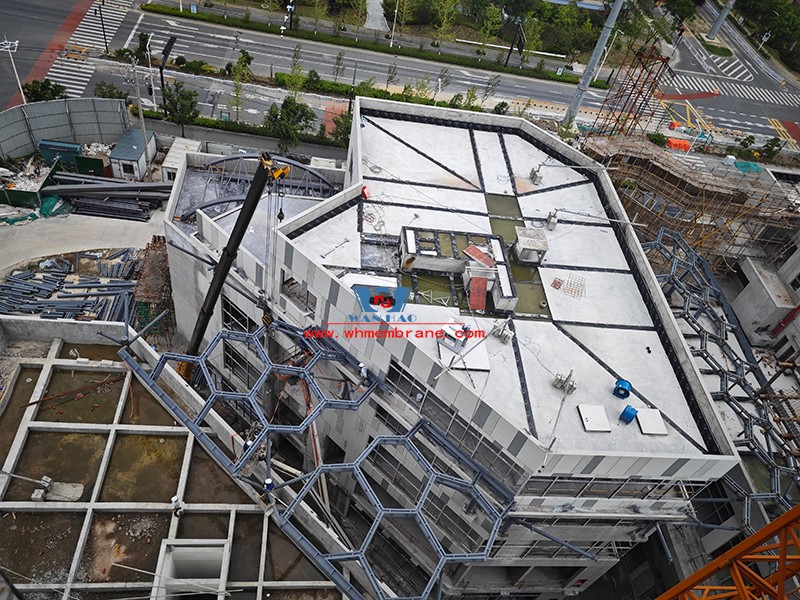

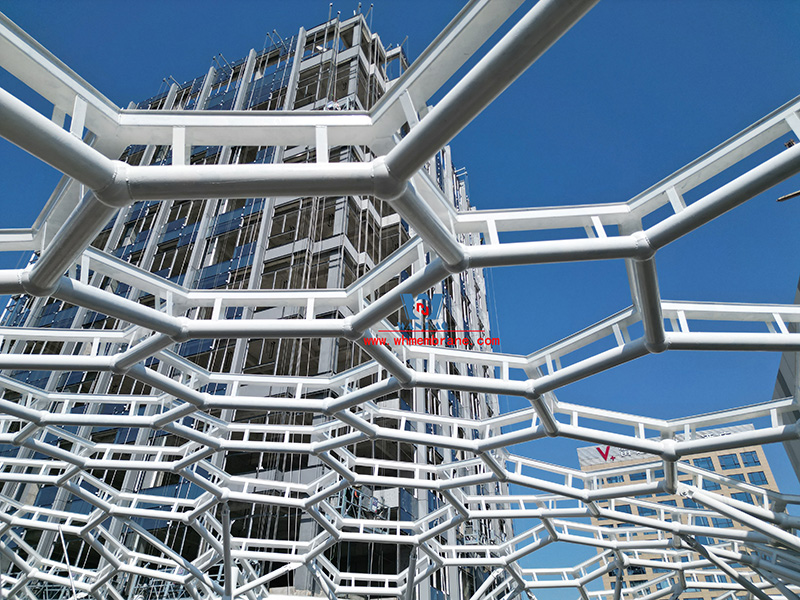

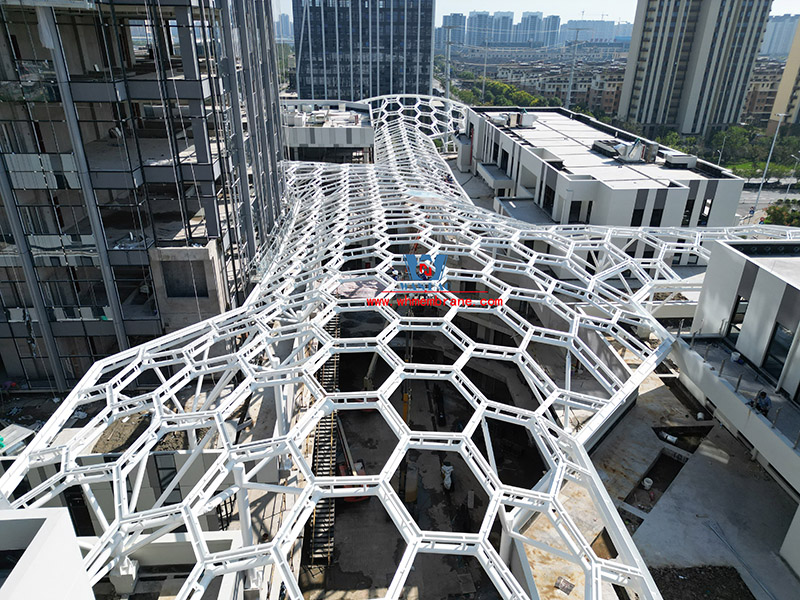

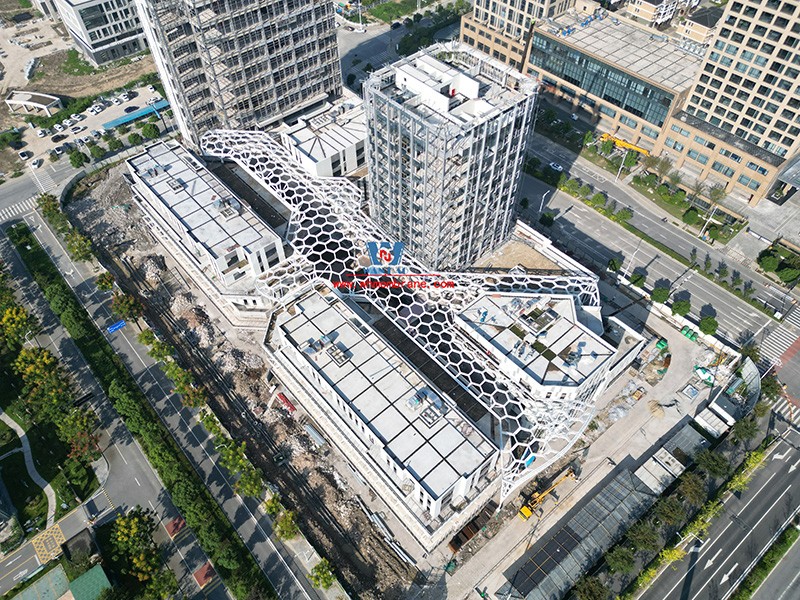

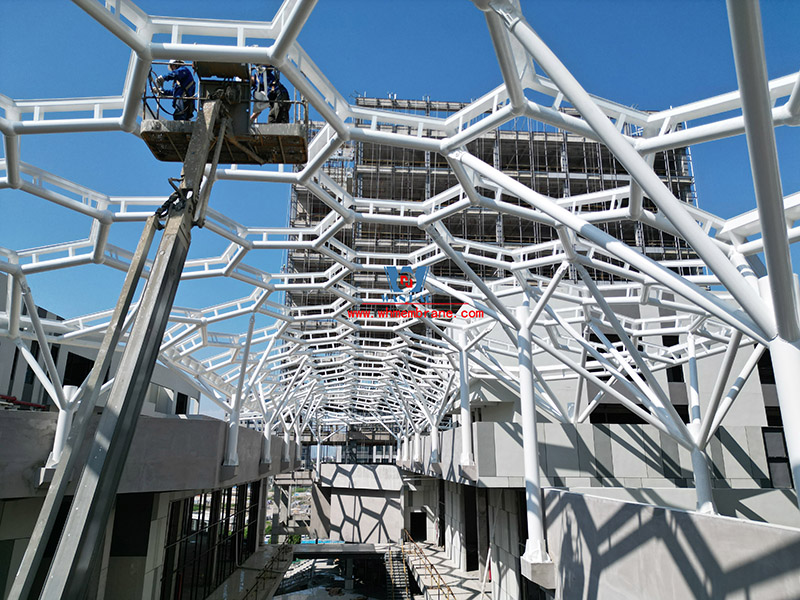

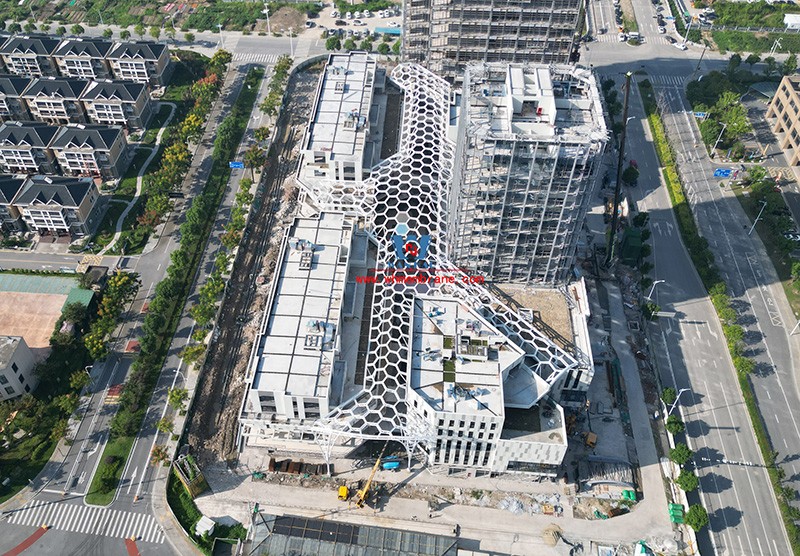

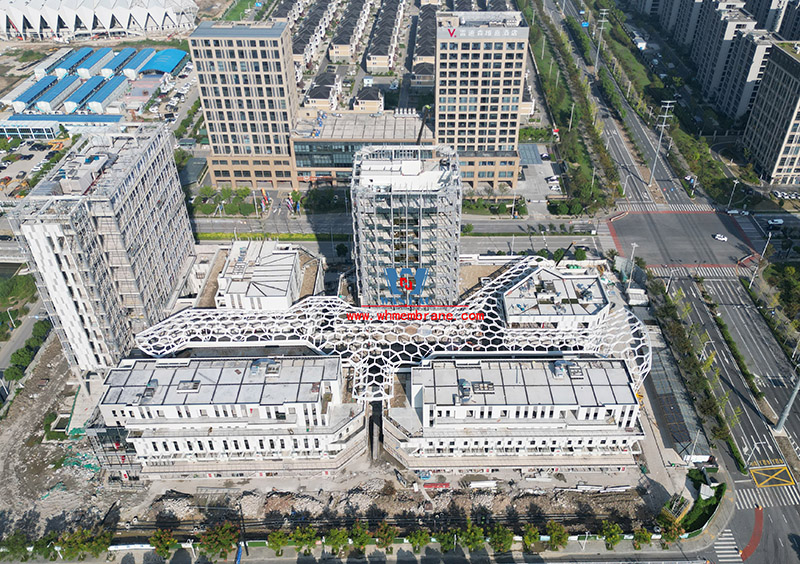

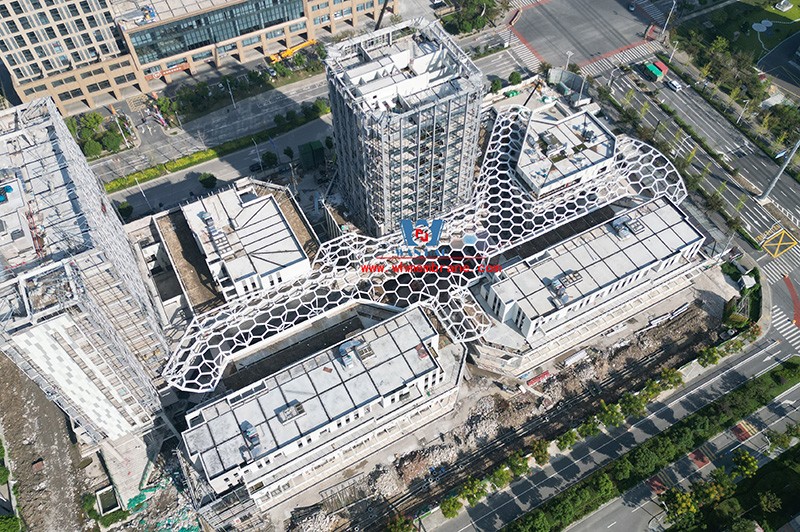

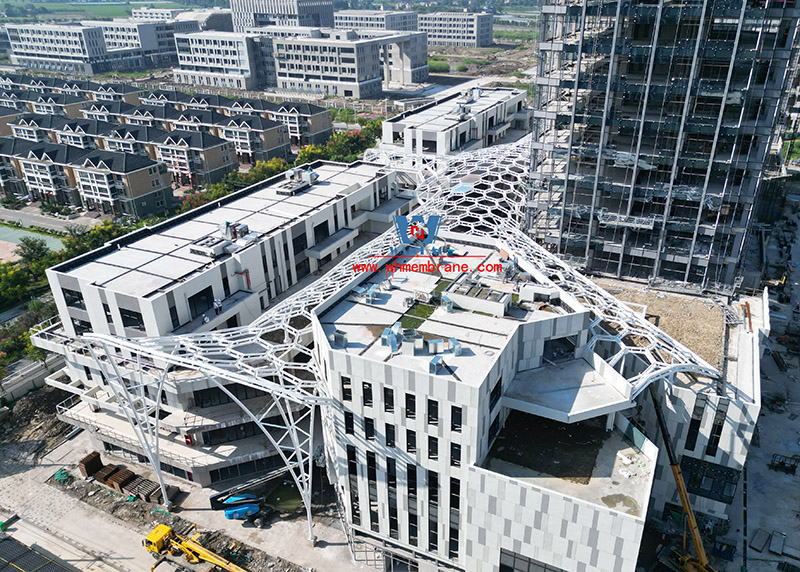

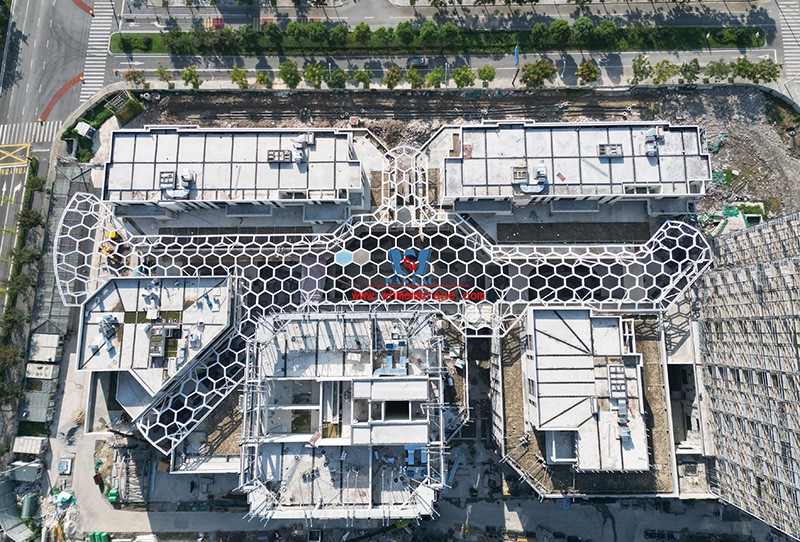

مشروع هيكل شدّ غشائي لسقف مركز تسوق تشانغآن Changan لي باستخدام وسائد هوائية من مادة ETFE مدعومة بهيكل فولاذي

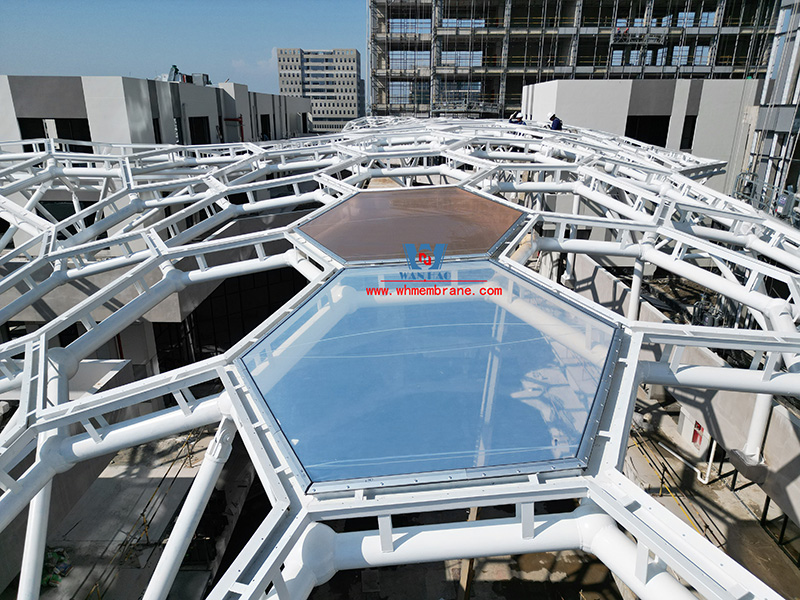

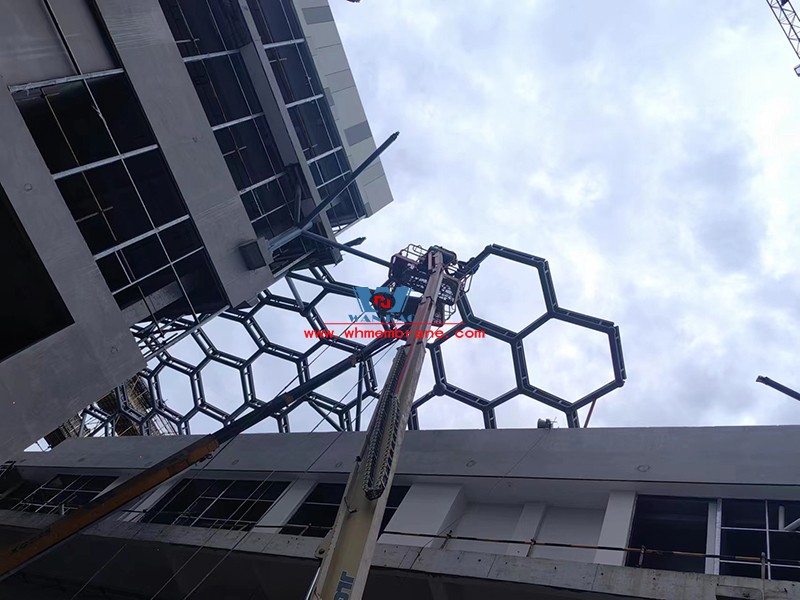

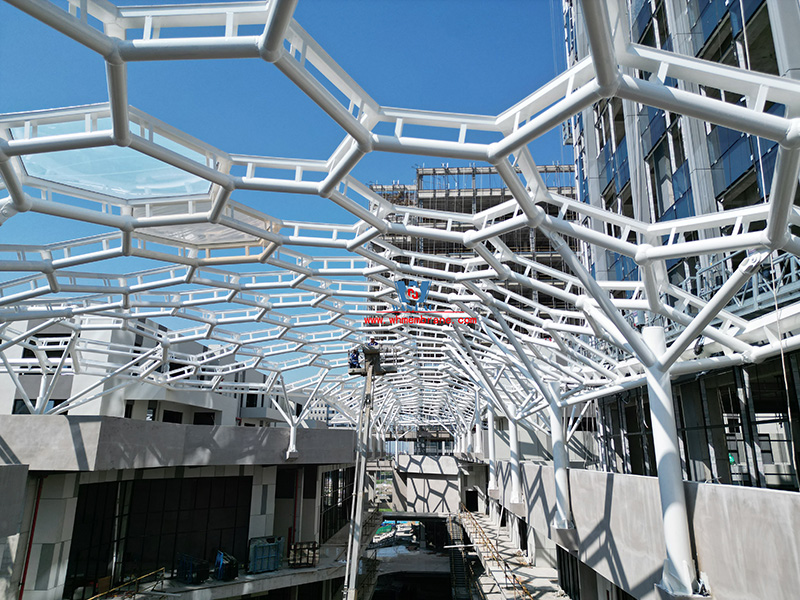

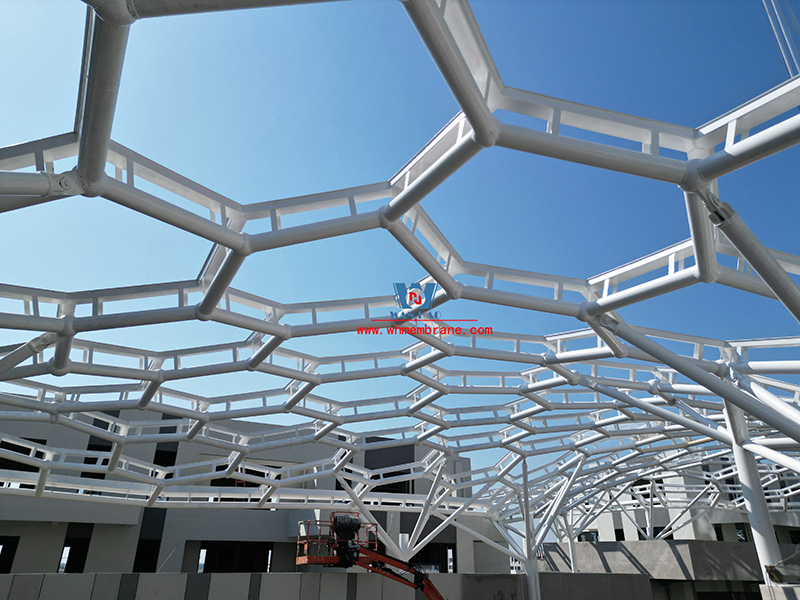

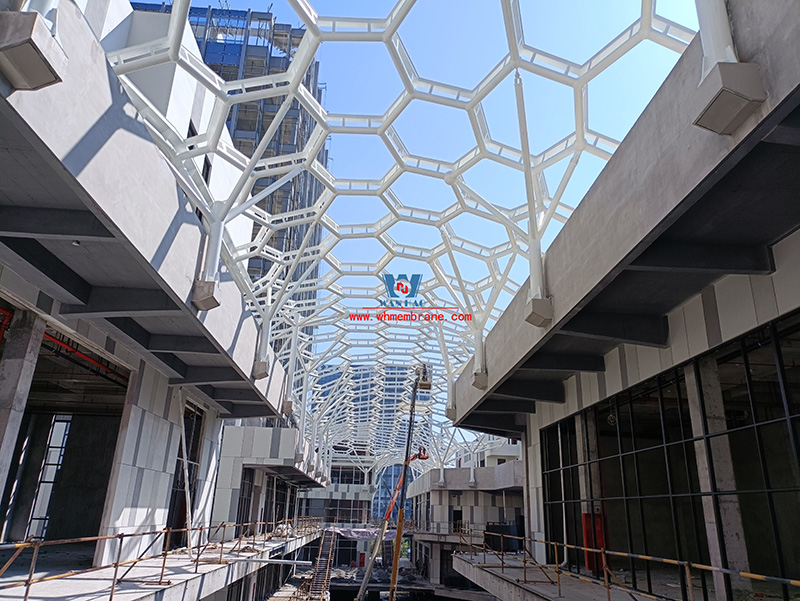

يقع مشروع هيكل الشدّ الغشائي لسقف مركز تسوق تشانغآن لي في مدينة جياشينغ، حيث تبلغ الكمية الإجمالية للفولاذ المستخدم حوالي 440 طنًا، بينما تصل المساحة المفرودة لهيكل غشاء ETFE إلى نحو 3200 متر مربع.يتكوّن كل وسادة هوائية من طبقتين من رقائق ETFE؛ حيث يتم طباعة الطبقة العلوية من الداخل بنقاط فضية صغيرة لتحسين معامل العزل الحراري(G-value)، في حين تبقى الطبقة السفلية شفافة تمامًا. ونظرًا لارتفاع أحمال الرياح وكميات الأمطار في المنطقة، تم اعتماد سماكة 300 ميكرون لكل طبقة. كما تعمل الوسائد تحت ضغط هواء يقارب 300 باسكال يتم توفيره بواسطة مراوح تضخ هواءً جافًا.

يتم توزيع الهواء داخل الوسائد عبر نظام أنابيب فولاذية حلزونية مجلفنة، وقد تم تقسيم السقف إلى عدة أقسام، بحيث يحتوي كل قسم على وحدة نفخ مستقلة بالإضافة إلى وحدة طوارئ لضمان الاستمرارية التشغيلية والسلامة. نقوم بتركيب أغشية ETFE إما على شكل وسائد متعددة الطبقات أو كطبقة مفردة، وذلك وفقًا لمتطلبات العميل. وتعتمد الوسائد متعددة الطبقات (طبقتين أو أكثر) بشكل كبير على متطلبات العزل الحراري (U-value) الخاصة بالمشروع.الهياكل أحادية الطبقة من ETFE :
يمكن استخدام ETFE كغشاء بطبقة واحدة يتم شدّه باستخدام كابلات فولاذية أو هياكل خفيفة من الفولاذ أو الألمنيوم للحفاظ على الشكل والاستقرار.

الهياكل متعددة الطبقات من ETFE:
عند استخدام طبقتين أو أكثر، يتم تشكيل وسادة هوائية (pneumatic cushion) تُثبت باستخدام مقاطع من الألمنيوم وتُدعم بهيكل خفيف. وتُملأ هذه الوسائد بهواء منخفض الضغط لتوفير العزل الحراري والاستقرار الإنشائي في مواجهة أحمال الرياح أو الثلوج. ويمكن استخدام كابلات إضافية عند الحاجة لزيادة الشد والدعم .وفي الظروف التشغيلية العادية، تتراوح أبعاد وسائد ETFE عادةً بين 5 إلى 15 قدمًا عرضًا، وقد يصل طولها إلى حوالي 200 قدم.
