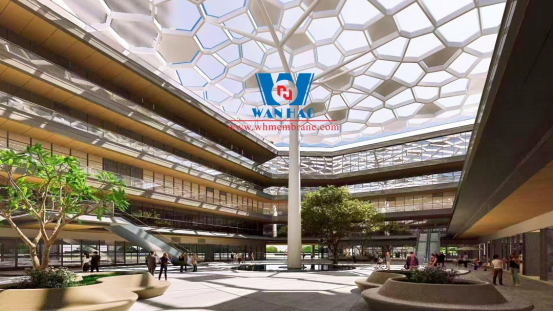

بصفتها إحدى الشركات الرائدة في قطاع الهياكل الفراغية في الصين، تعتمد مجموعة Wanhao على أنظمة الهياكل الغشائية الهوائية ETFE لإنشاء قبة "شجرة المدينة" في مشروع أنجي يونآنلي، حيث تم دمج الجماليات المعمارية والثقافة المحلية والاستدامة من خلال تطبيقات مبتكرة للهياكل الشدّية الفراغية. ويحقق المشروع اختراقًا نوعيًا من خلال اعتماد نظام سقف مركب يجمع بين الزجاج وأغشية ETFE؛ إذ تُستخدم تحليلات التشكيل البارامتري لتحويل عناصر ثقافة الخيزران في أنجي إلى أنماط حيوية مستوحاة ضمن وحدات هوائية ذات أشكال قطع زائد، مع تحقيق دقة تشكيل عالية عبر التحكم في فروق الضغط بين الطبقات. وينتج عن ذلك فضاء معماري شفاف بنسبة نفاذية ضوئية تتجاوز 90%، إلى جانب تشكيل غلاف إنشائي انسيابي يتمتع بخصائص ديناميكية هوائية متقدمة.

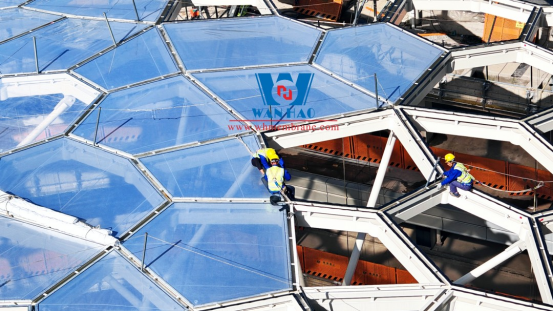

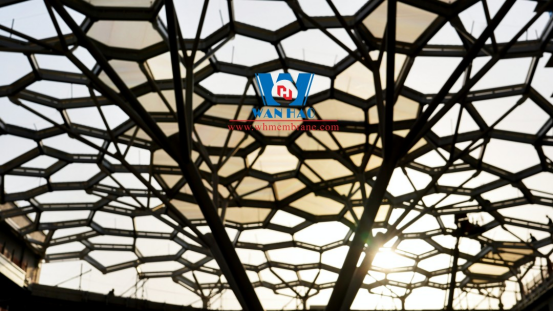

يتقدم تنفيذ مشروع الهيكل الغشائي بدقة على مستوى المعايير الصناعية. فبعد اكتمال الهيكل الفولاذي الرئيسي، تم تشكيل هيكل قِبّي شبكي Stringer Dome يتمتع بصلابة هندسية فراغية، مع ضبط دقة لحام العقد ضمن ±1.5 مم، واعتماد طلاء فلوروكربوني للأسطح يفي بمعايير مقاومة العوامل الجوية العالية وفق ISO12944-C5-M. وبدءًا من مايو 2025، تم الشروع في تركيب وحدات أغشية ETFE باستخدام تقنية الدمج المعياري مع الشدّ المسبق، حيث يتم تحديد الإحداثيات ثلاثية الأبعاد عبر نمذجة BIM، وبالاقتران مع شدّ نظام الكابلات والغشاء مسبق الإجهاد، يتم تحقيق رفع دقيق لوحدات الوسائد الهوائية بمساحة 200 م² لكل وحدة. واستجابةً لظروف المناخ الموسمي شبه الاستوائي، يتم تنفيذ نظام تصريف داخلي متكامل في الوقت ذاته، حيث تُستخدم تقنيات اللحام الحراري لضمان وصلات غشائية محكمة، مع اختبار إحكام الهواء عند الوصلات وفق أعلى المعايير الصناعية (10 باسكال/دقيقة·م²). وبهذا يتشكل غلاف إنشائي متكامل يجمع بين العزل المائي والتهوية والعزل الحراري ضمن نظام واحد متكامل.
تُظهر المزايا التقنية لشركة Wanhao ابتكارًا منهجيًا متكاملًا في مجال هندسة الهياكل الغشائية؛ إذ إن غشاء ETFE، بكثافة سطحية تبلغ 1.5 كجم/م² (أي ما يعادل 1/100 من وزن الزجاج المقسى)، يتيح إنشاء هياكل تغطي فضاءات واسعة ببحور كبيرة. كما تُمكّن شبكات الوحدات الهوائية ذات الشكل القطع الزائد من تحقيق بحر غير مدعوم يصل إلى 35 مترًا، مع تقليل الوزن الإنشائي بنسبة 60% مقارنة بالواجهات الزجاجية التقليدية. ومن خلال خوارزمية بارامترية مستوحاة من ديناميكيات نمو الخيزران، يتم إجراء التشكيل الأولي للغشاء وتحليل الحالات غير الخطية للأحمال، بما يضمن التحكم في إزاحة سطح القبة تحت حمل رياح بقيمة 1.5 كيلوباسكال ضمن حد L/800. كما يسهم تحسين الأداء الحراري للغشاء في تقليل استهلاك الطاقة بنسبة تصل إلى 22%. وعلى مستوى المواد، يُصنَّع غشاء ETFE بسماكة 150 ميكرون باستخدام تقنية البثق المشترك ثلاثي الطبقات، مع معالجة سطحية محبة للماء، مما يمنحه القدرة على مقاومة أعاصير من الفئة 12. كما أن قابليته لإعادة التدوير بنسبة 95% تجعله متوافقًا مع متطلبات الاقتصاد الدائري لشهادة LEED Gold.
بصفته أول مشروع في مقاطعة تشجيانغ لهياكل أغشية ETFE ذات بحور كبيرة تتجاوز الحدود التقليدية، يُرسي مشروع أنجي يونآنلي نظامًا تقنيًا متكاملًا يغطي كامل سلسلة الصناعة، بدءًا من البحث والتطوير للمواد وصولًا إلى التشغيل الذكي. وتعتمد شركة Wanhao على قاعدة تصنيع ذكية بمساحة 50,000 م² لتنفيذ عمليات رقمية بدقة قص للأغشية لا تتجاوز ≤0.5 مم، مدعومةً بنظام مراقبة صحية يضم أكثر من 200 مستشعر إجهاد لإجراء تحليل نمطي لحظي لتوتر الغشاء والتشوهات الحرارية. ومع اقتراب المشروع من إنجاز مرحلة العزل المائي للقبة في الربع الثالث من عام 2025، سيتم استكمال اختبار واعتماد الشدّ المسبق لنظام الكابلات والغشاء. وفي المراحل اللاحقة، سيتم دمج أنظمة الخلايا الكهروضوئية المدمجة في المباني (BIPV) وأنظمة توجيه الضوء المنشوري داخل تجاويف الأغشية، لتشكيل هيكل فراغي أيقوني يجمع بين الإضاءة الطبيعية وكفاءة الطاقة والسرد الثقافي. وبذلك، يضع المشروع معيارًا مرجعيًا لتطبيق المواصفة الصينية GB/T 51435-2023 الخاصة بهياكل الأغشية، ويواصل ريادته في دفع الابتكار في مجال الهياكل الفراغية ذات البحور الواسعة في الصين.
