مشروع الهيكل الشدّي الغشائي الفولاذي بنظام الوسائد الهوائية من مادة ETFE لمركز تشانغان لي التجاري

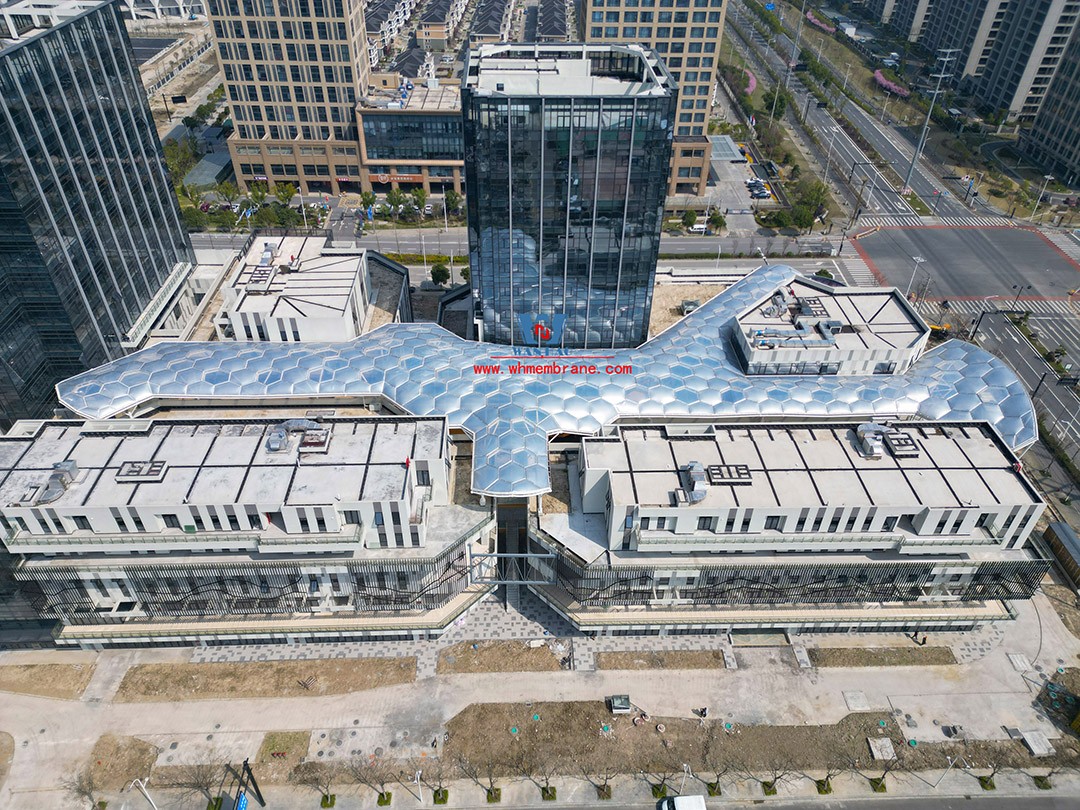

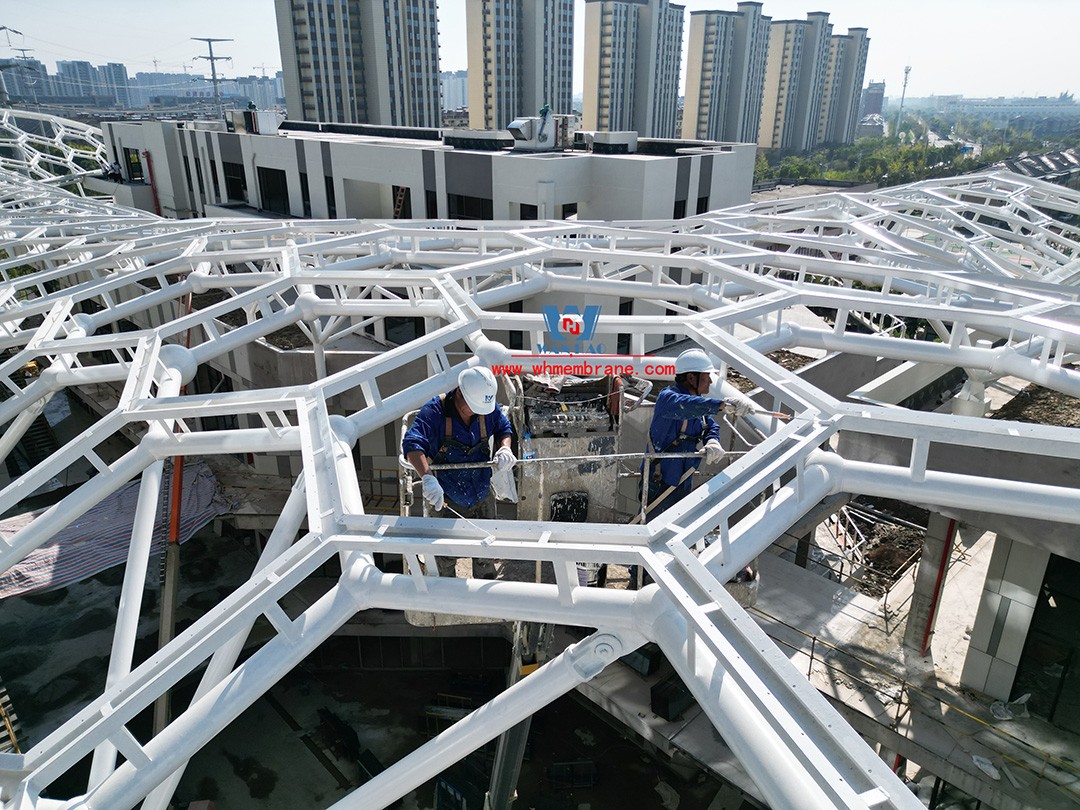

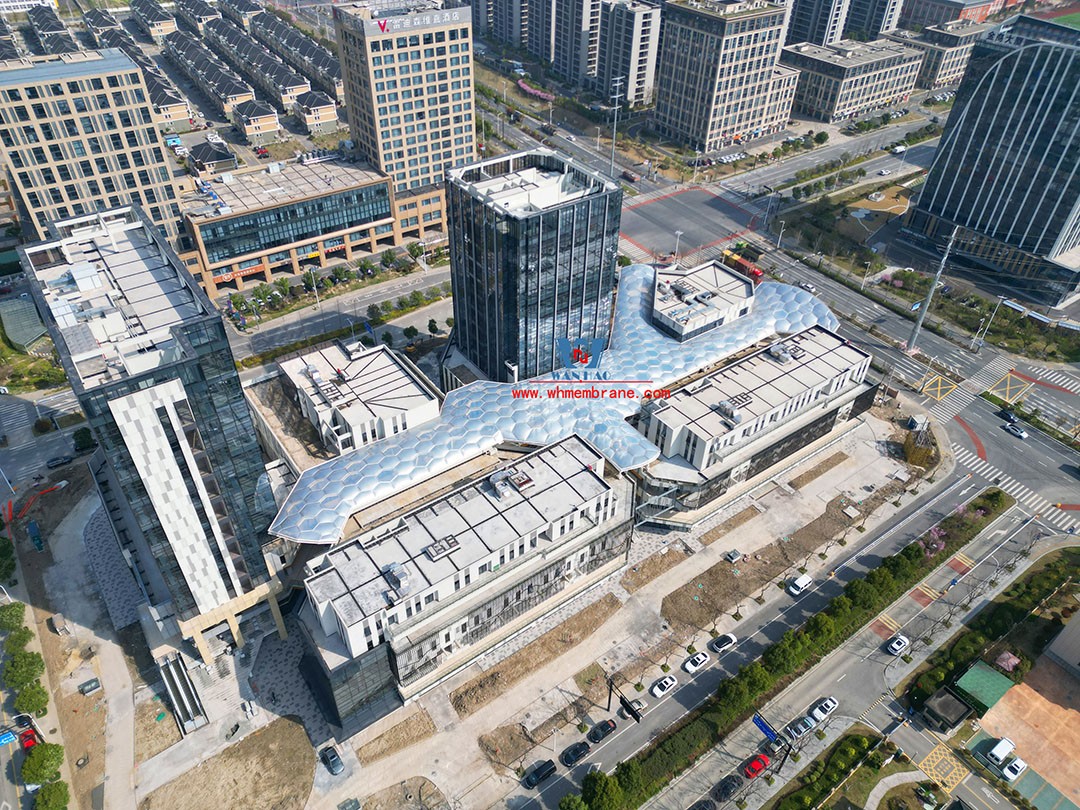

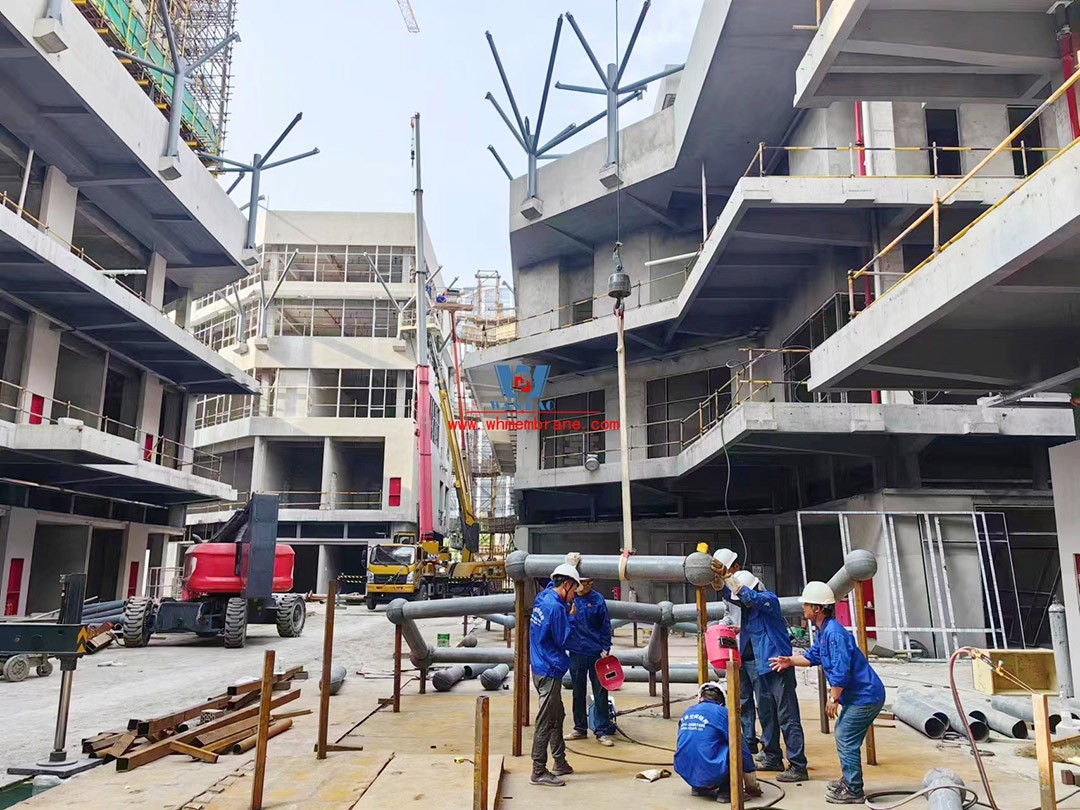

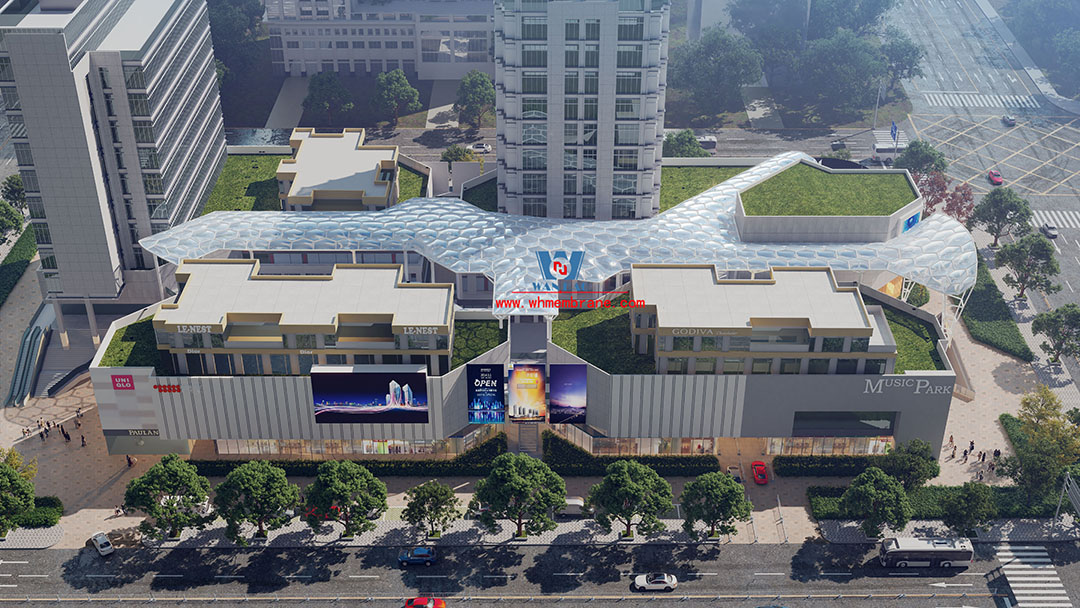

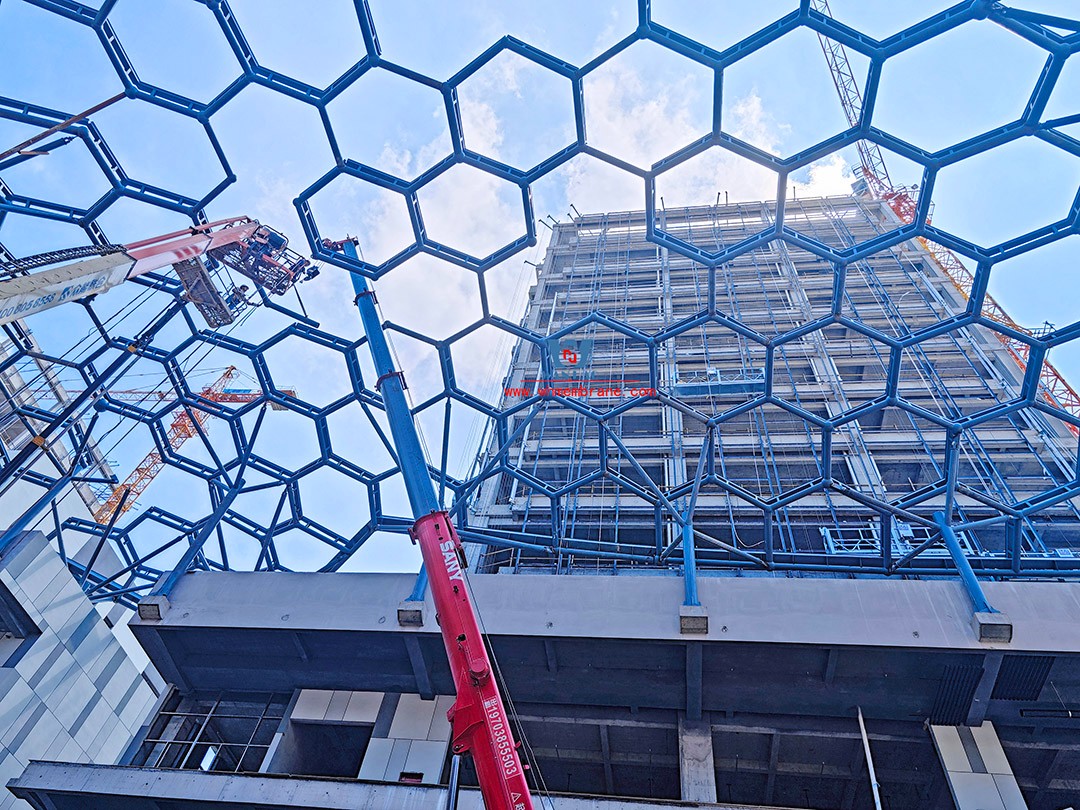

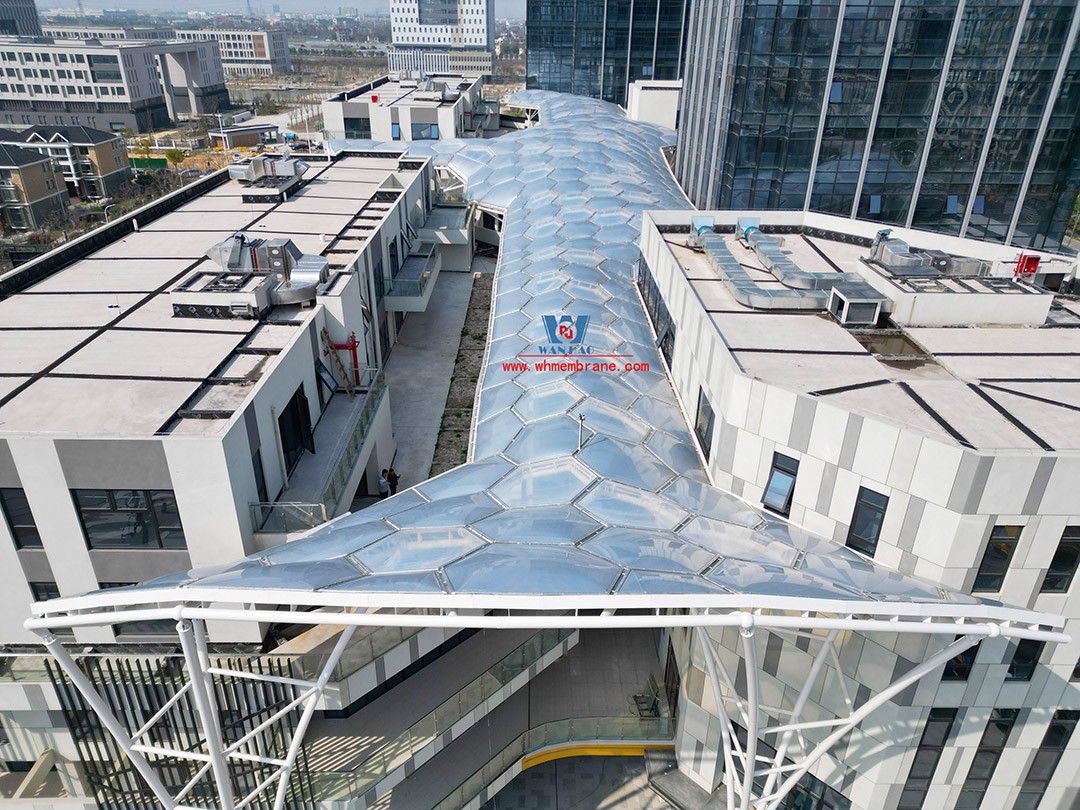

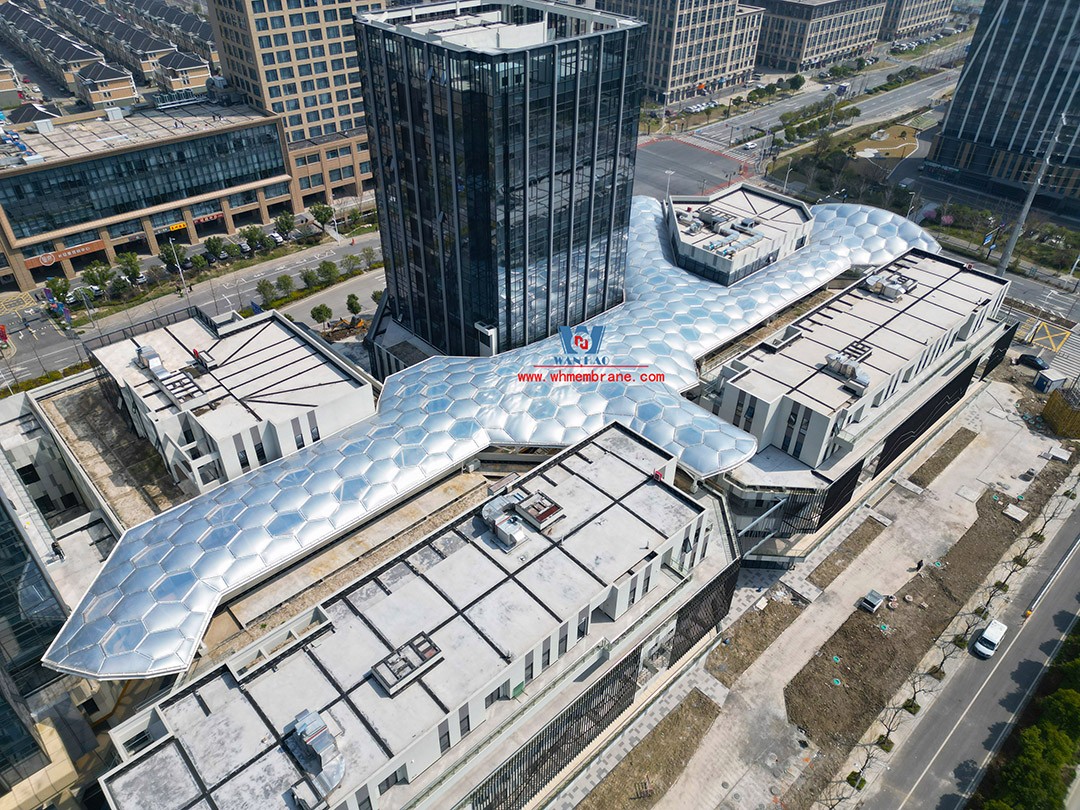

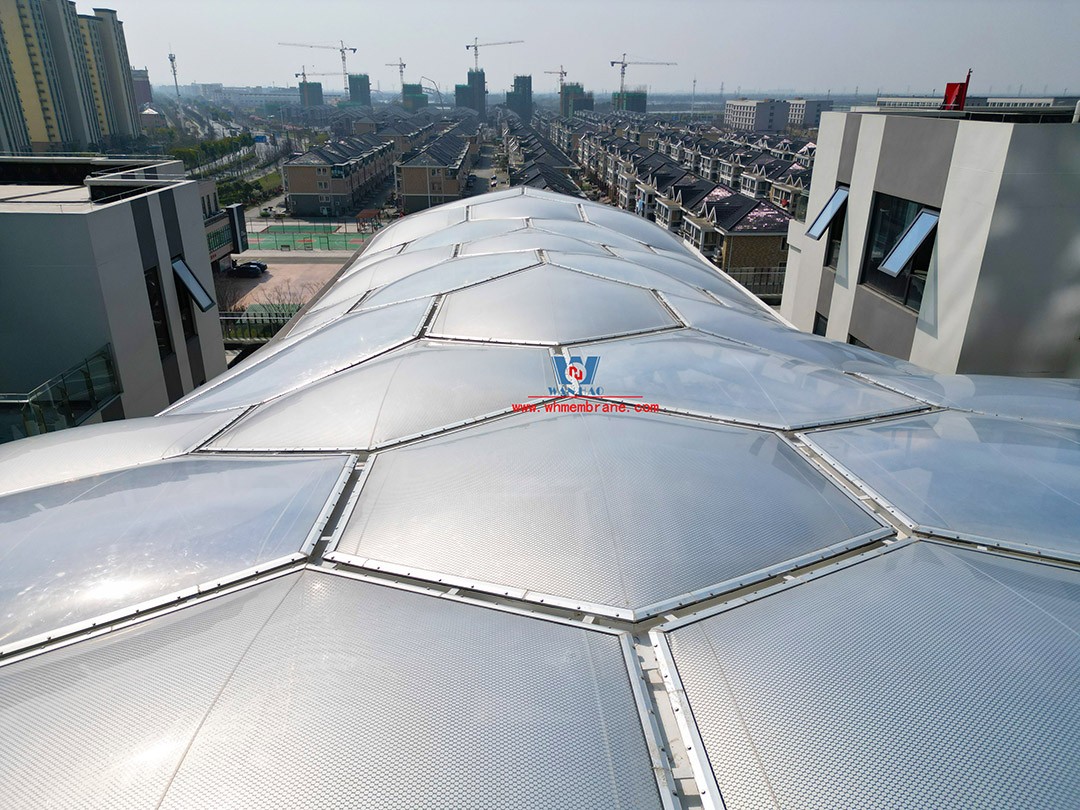

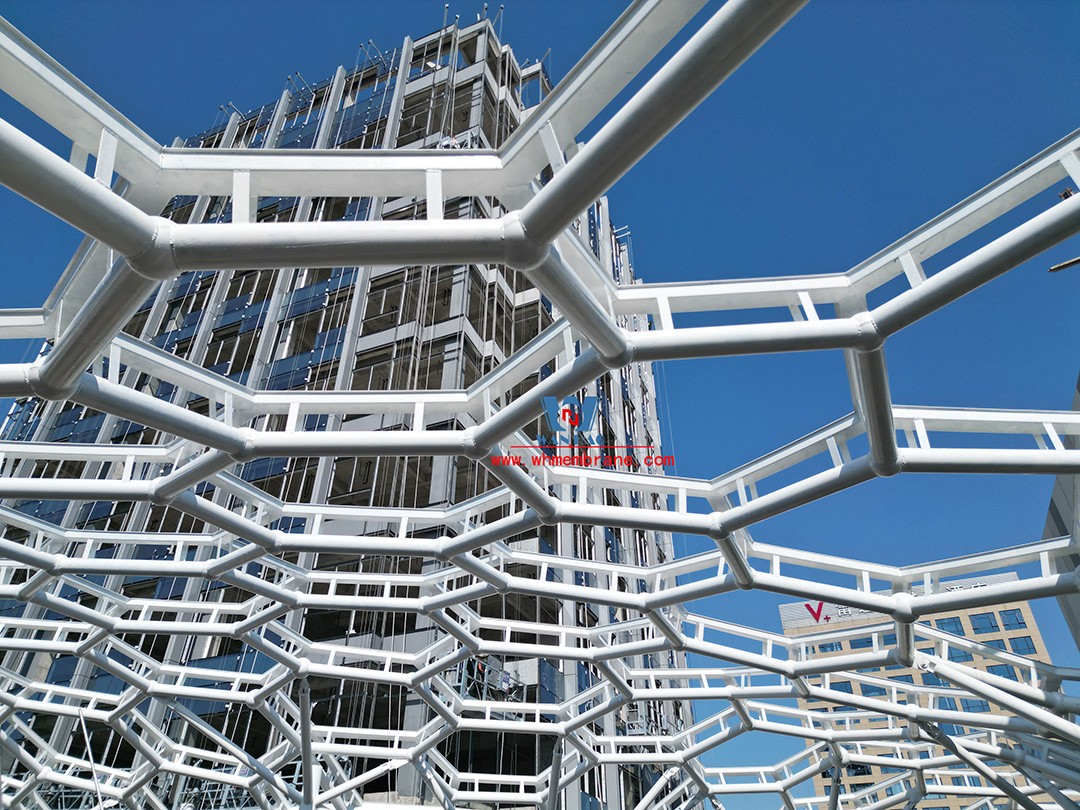

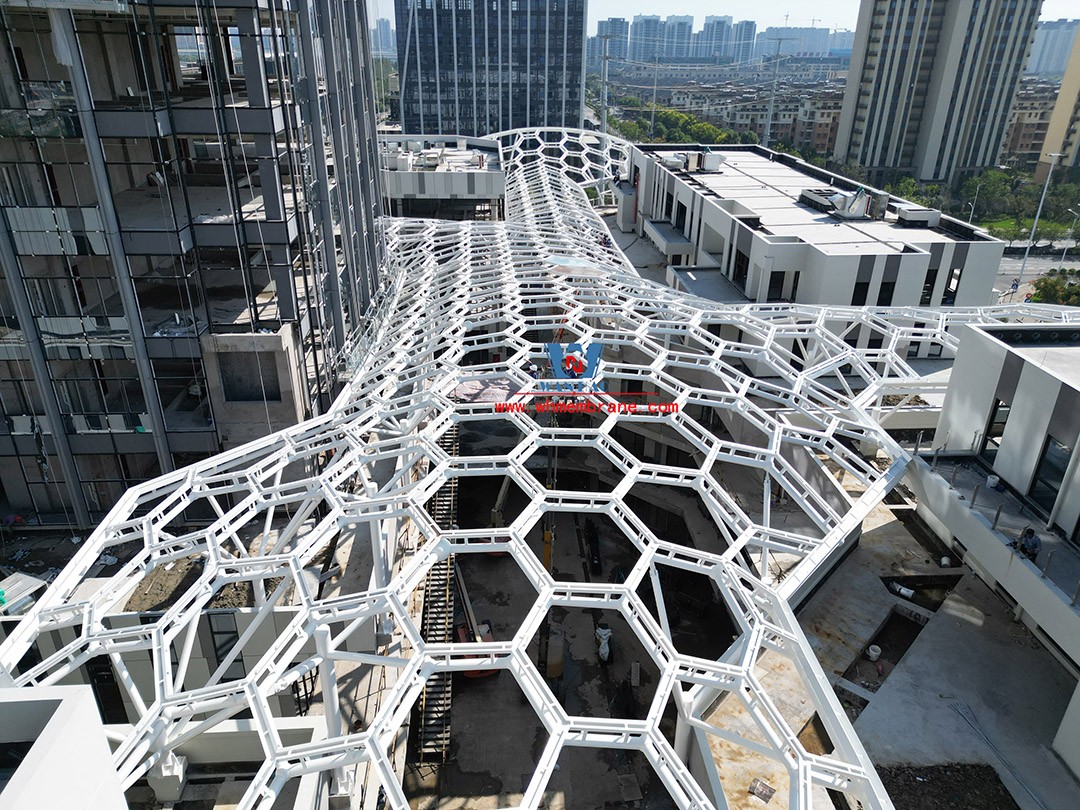

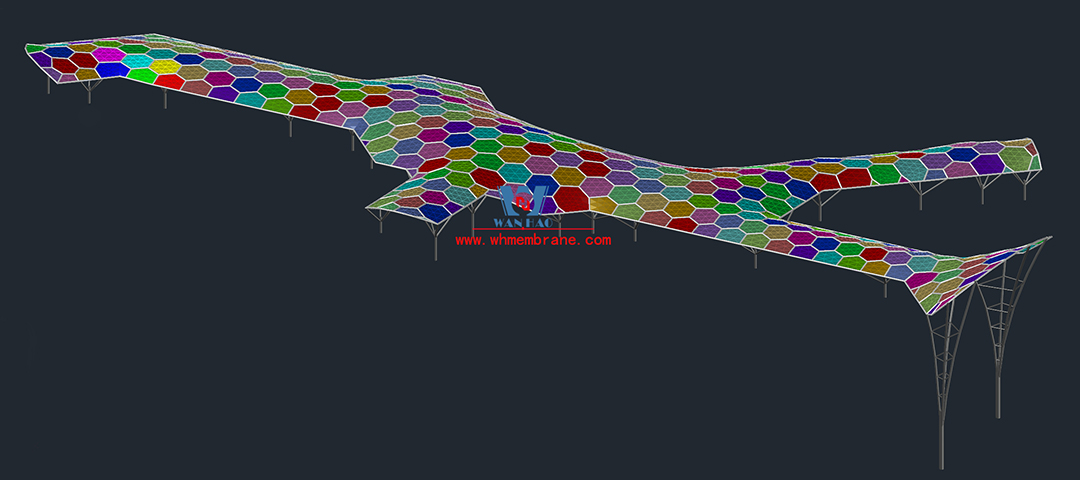

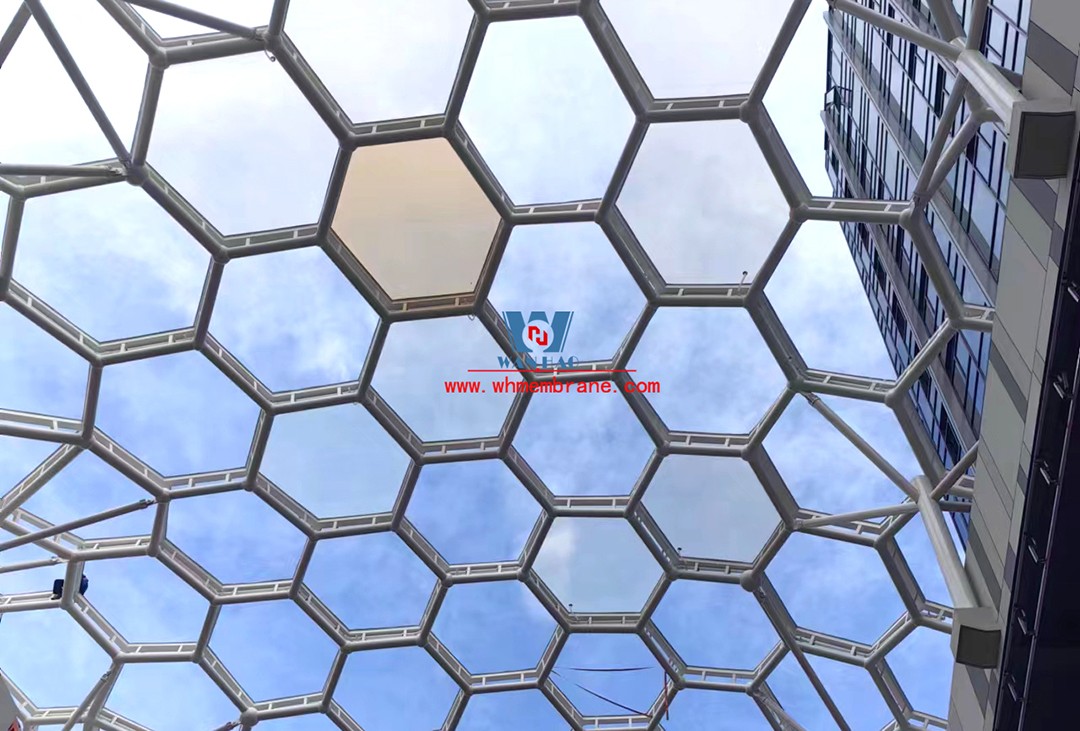

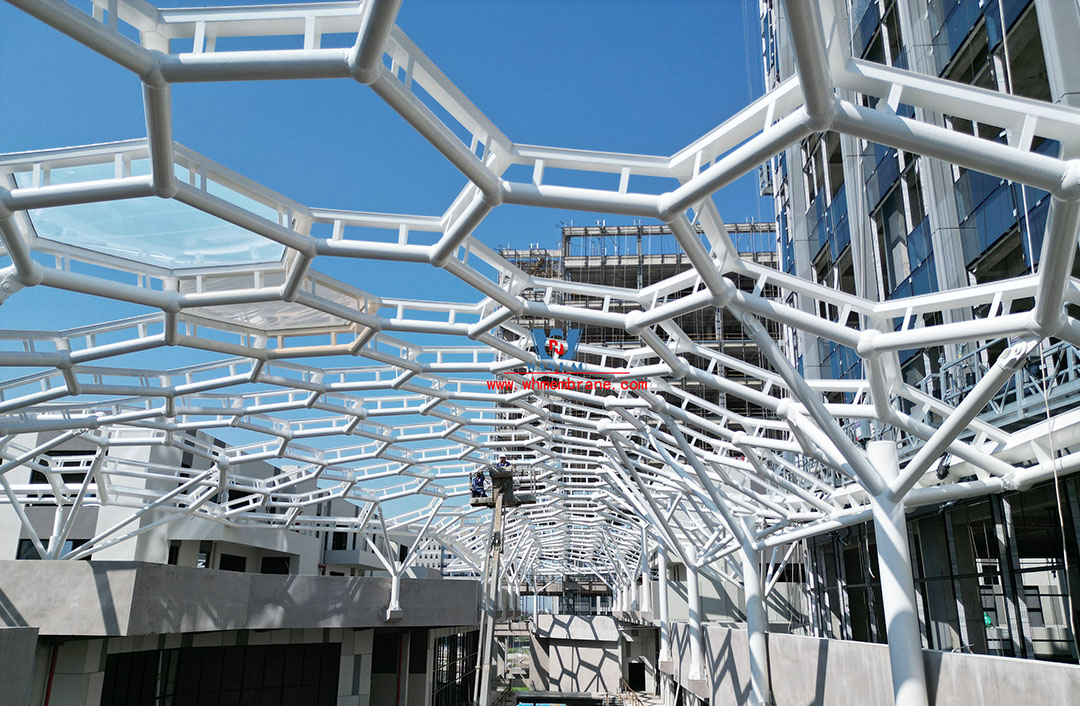

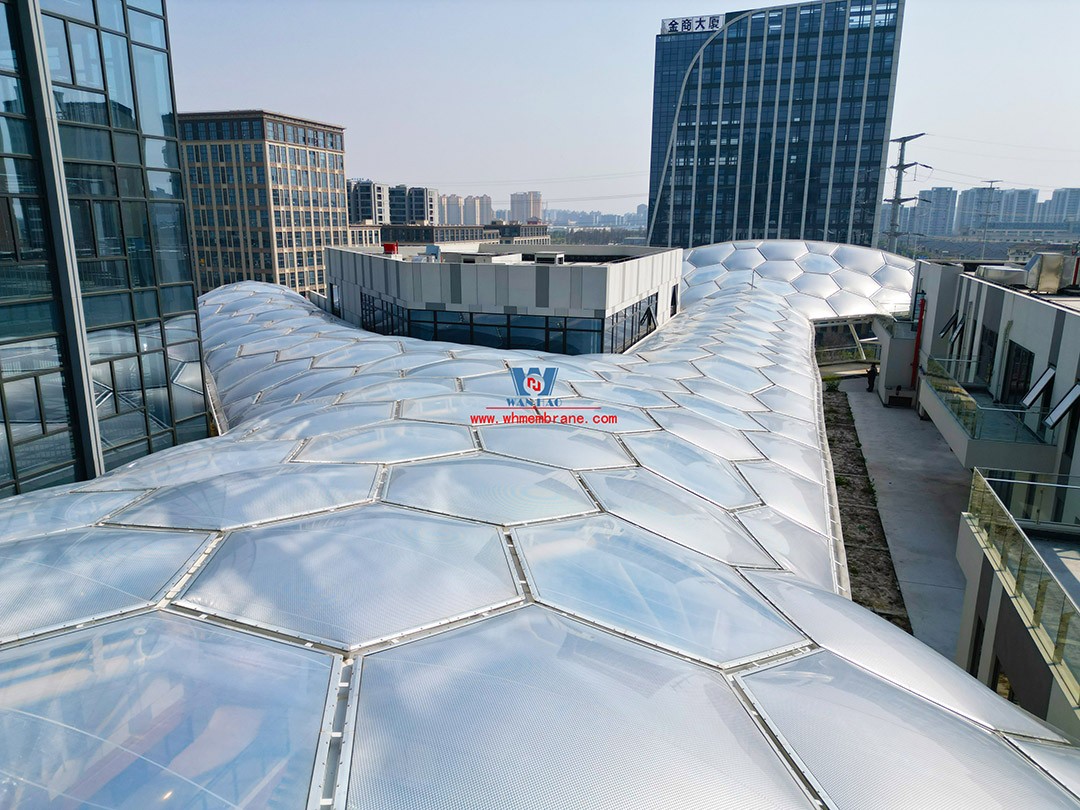

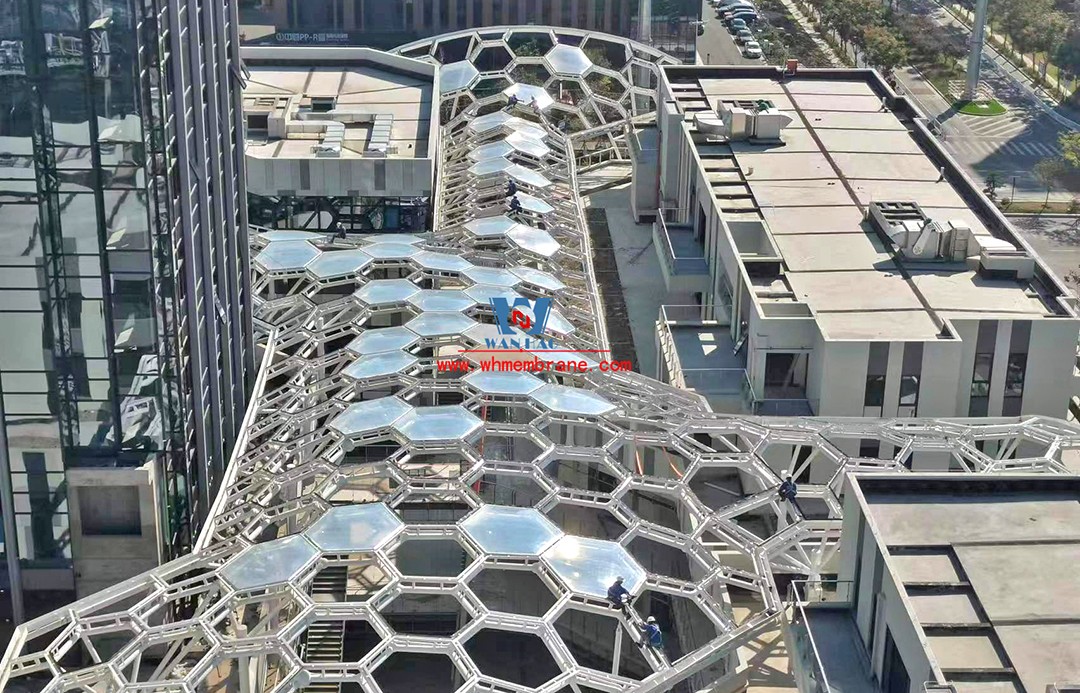

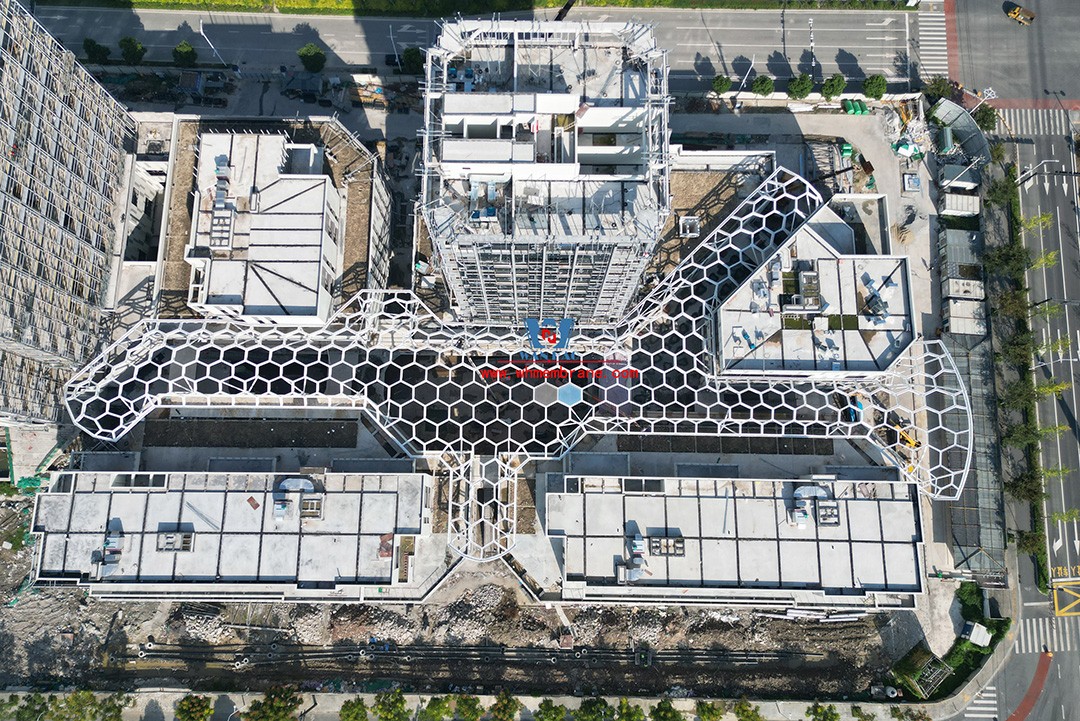

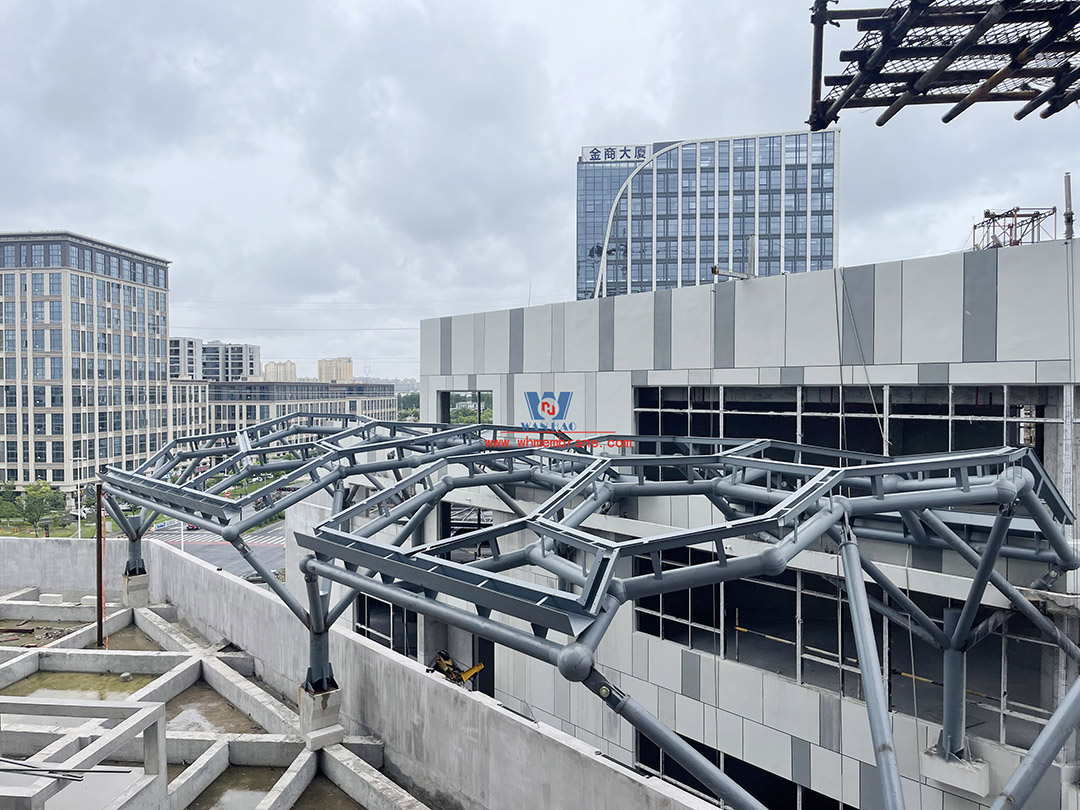

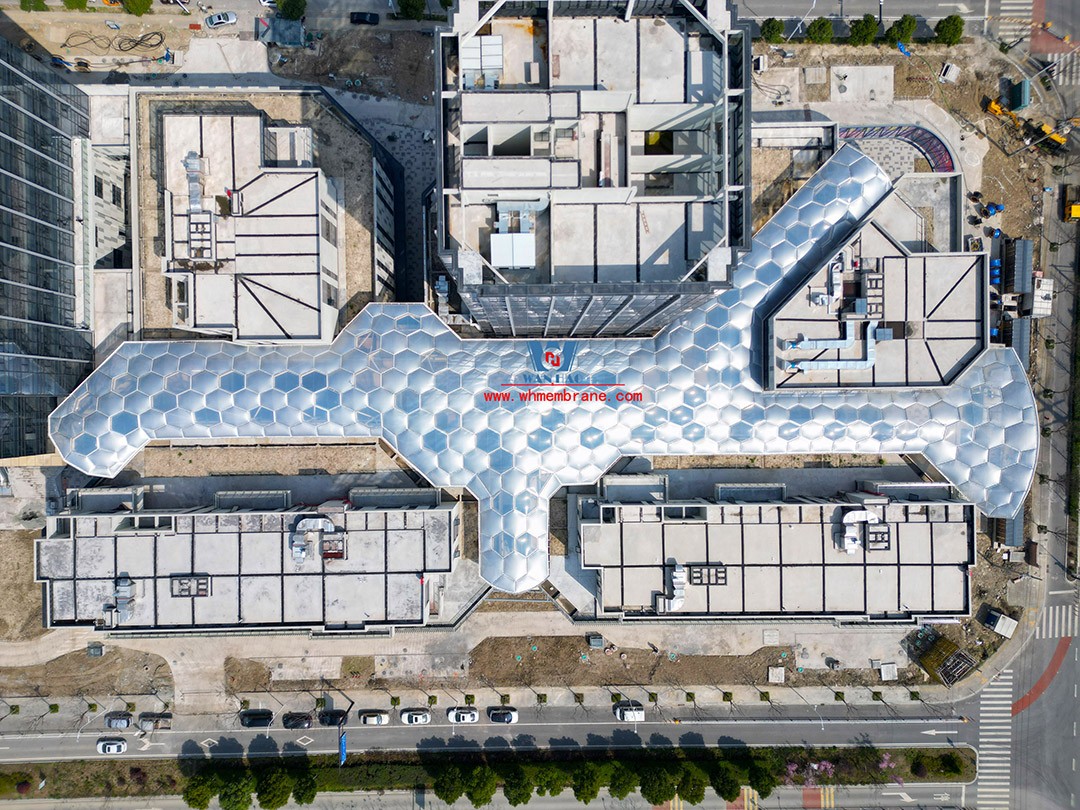

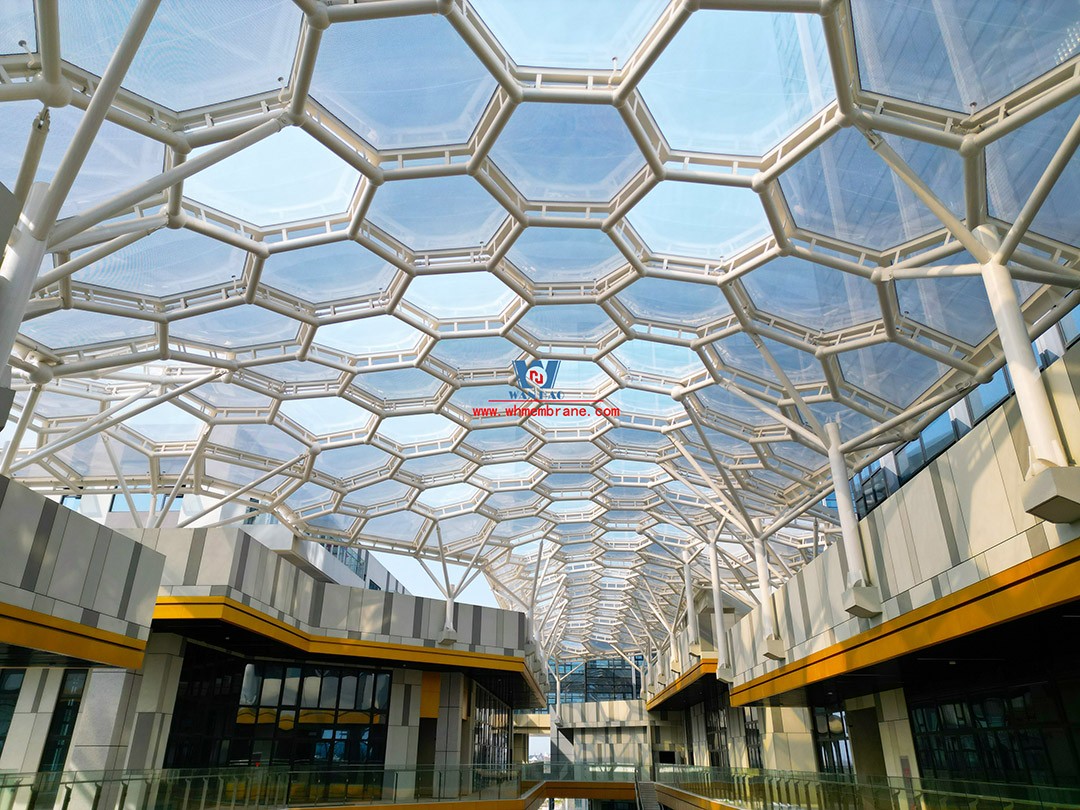

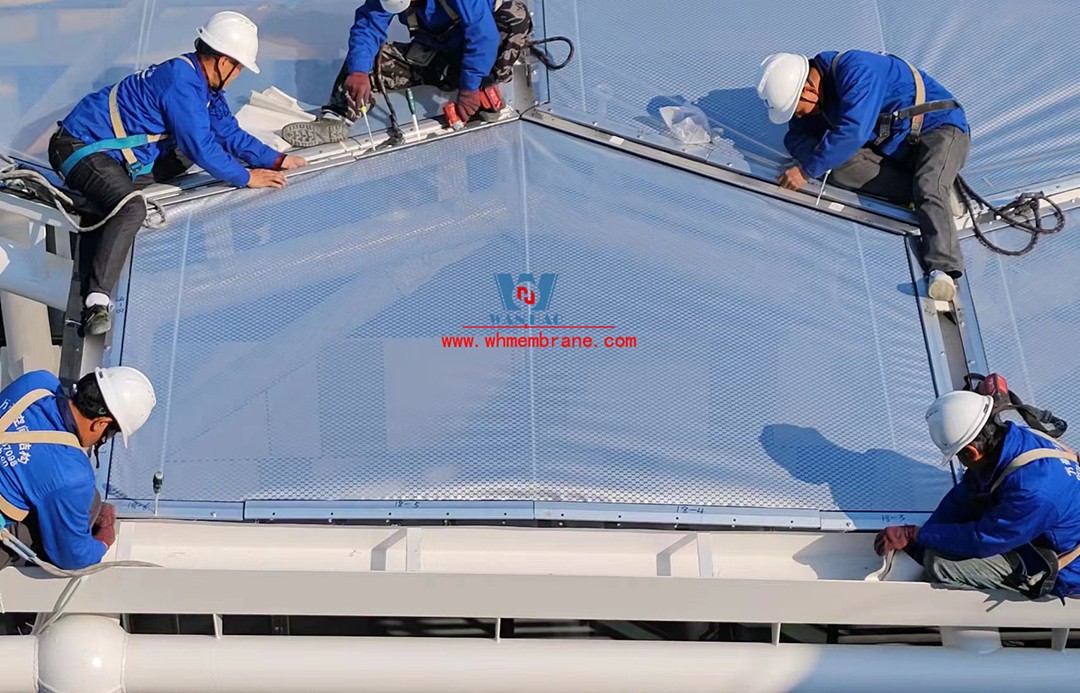

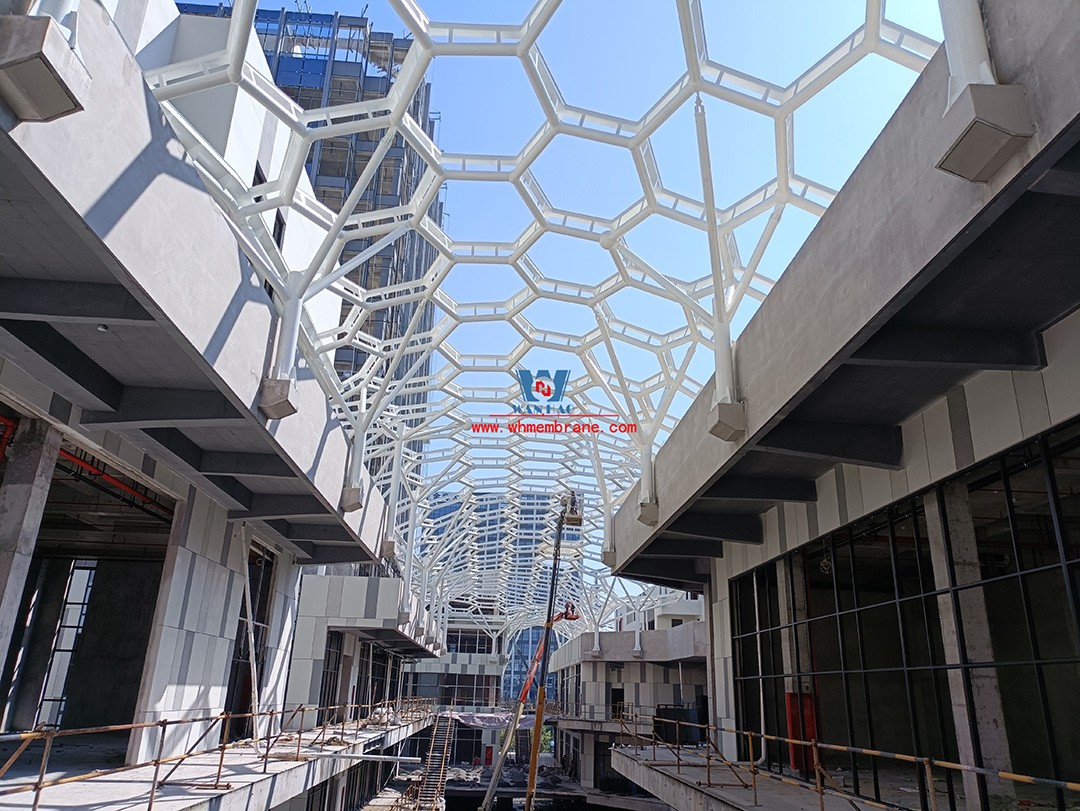

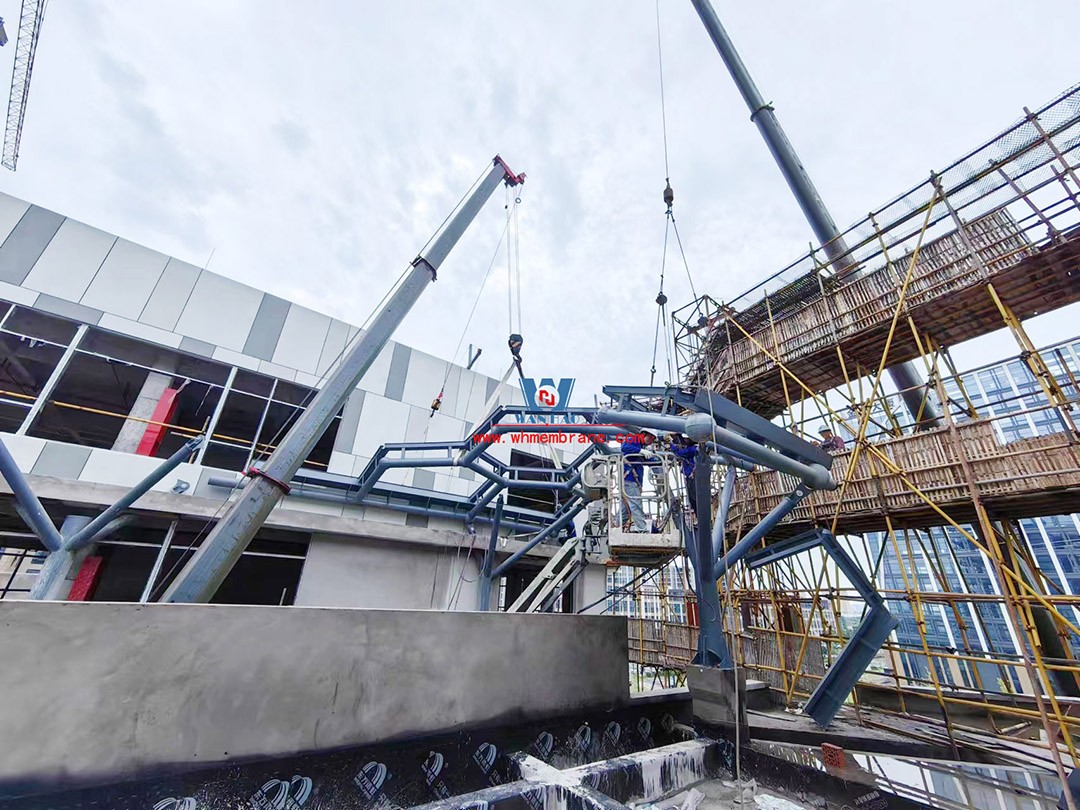

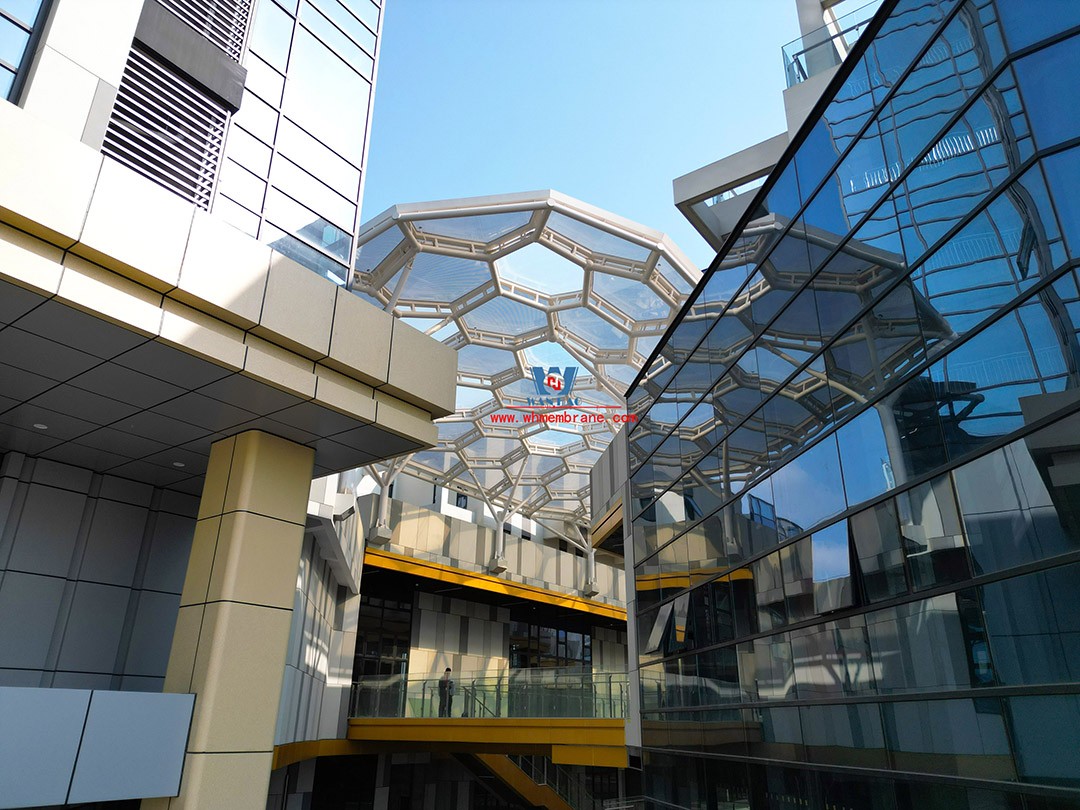

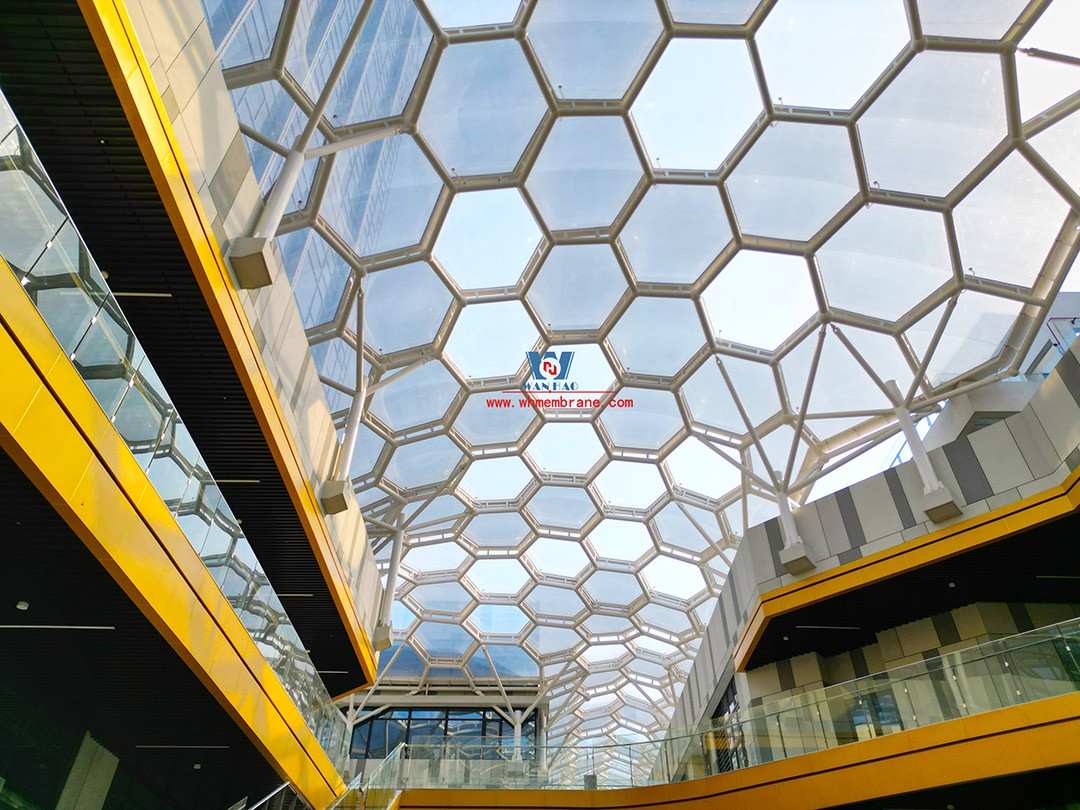

يقع مشروع الهيكل الشدّي الغشائي الفولاذي بنظام الوسائد الهوائية من مادة ETFE لمركز تشانغان لي التجاري في جياشينغ Changan Li. ويبلغ إجمالي كمية الفولاذ المستخدمة في المشروع نحو 440 طنًا، بينما تبلغ المساحة المفروشة للهيكل الغشائي من  ETFE حوالي 3200 متر مربع. تتكون كل وسادة هوائية من طبقتين من رقائق ETFE. وقد طُبعت الطبقة العلوية من الجهة الداخلية بنقاط صغيرة فضية اللون لتحسين قيمةG ، في حين أن الطبقة السفلية شفافة تمامًا. ونظرًا لكِبر أحمال الرياح وكثرة الأمطار في تلك المدينة، فقد تم اعتماد سُمك 300 ميكرون لكلتا الطبقتين. وتعمل الوسائد الهوائية عند ضغط هواء يقارب 300 باسكال، ويتم نفخها بواسطة وحدات تهوية بالهواء الجاف. وينتقل الهواء إلى الوسائد عبر نظام توزيع من الأنابيب الفولاذية الحلزونية المجلفنة. كما ينقسم السقف إلى عدة قطاعات، ويحتوي كل قطاع على وحدة نفخ مستقلة ووحدة طوارئ خاصة به.نقوم بتركيب رقائق  ETFE  إما على شكل وسائد متعددة الطبقات أو غشاء أحادي الطبقة، وذلك وفقًا لاحتياجات العميل. وتتكون الوسائد عادةً من طبقتين أو أكثر من رقائق ETFE، ويعتمد اختيار عدد الطبقات بدرجة كبيرة على متطلبات قيمة العزل الحراري (U-value) الخاصة بالمشروع.

هياكل ETFE أحادية الطبقة
يمكن استخدام ETFE كغشاء أحادي الطبقة يتم شده بواسطة كابلات سلكية أو هياكل فولاذية خفيفة الوزن أو الألمنيوم، وذلك للحفاظ على الشكل والاستقرار الإنشائي.

هياكل ETFE متعددة الطبقات
عند استخدام طبقتين أو أكثر، يتم تشكيل وسادة هوائية تُثبَّت بعد ذلك باستخدام مقاطع ألمنيوم وتُدعَم بواسطة هيكل خفيف الوزن. وتُملأ هذه الوسائد بهواء منخفض الضغط، مما يوفر عزلًا حراريًا واستقرارًا إنشائيًا في مواجهة أحمال الرياح أو الثلوج. وعند الحاجة، يمكن استخدام كابلات صغيرة لتوفير شدّ إضافي ودعم أكبر. وفي ظروف التحميل المعتادة، يمكن أن يتراوح عرض وسائد ETFE بين 5 و15 قدمًا، وقد يصل طولها إلى 200 قدم.إذا رغبت، أستطيع أيضًا إعادة صياغتها لك بأسلوب فني/هندسي أكثر احترافية ليكون مناسبًا للبروشور أو الملف التعريفي للمشروع.
